उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Obd2 पुरुष प्लग के पिन: | तांबा, निकल-प्लेटेड या सोना-प्लेटेड | OBD2 महिला कनेक्टर के टर्मिनल: | तांबा, निकल-प्लेटेड या सोना-प्लेटेड |
|---|---|---|---|
| Renault obd2 महिला कनेक्टर: | मूल के बराबर | सामान्य obd2 महिला कनेक्टर: | मानक, केट टर्मिनलों के साथ |
| परिक्षण: | 100% खुला, छोटा और मिस-वायर परीक्षण | परीक्षण वोल्टेज: | DC300V 5M ओम / 10ms |
| प्रमुखता देना: | OBD2 फाड़नेवाला केबल,OBD Y केबल,रेनॉल्ट J1962 Y केबल |
||

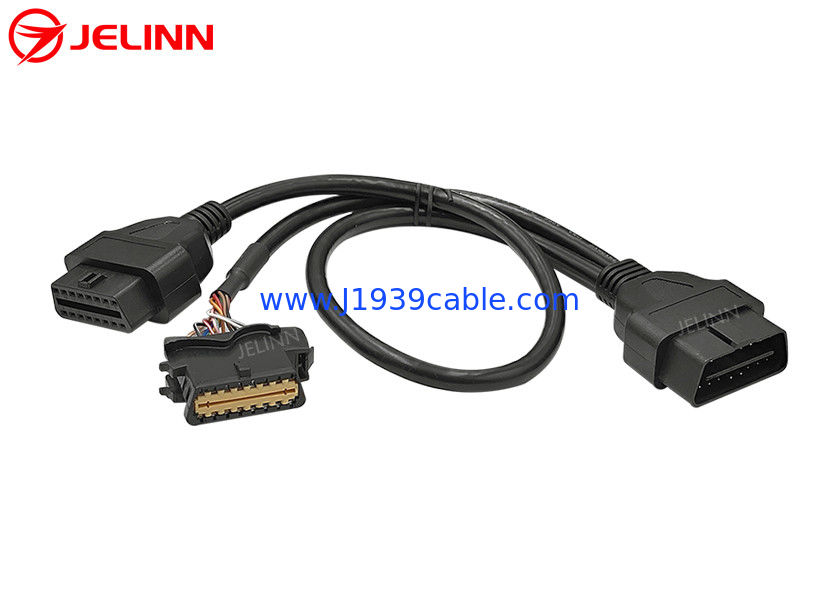

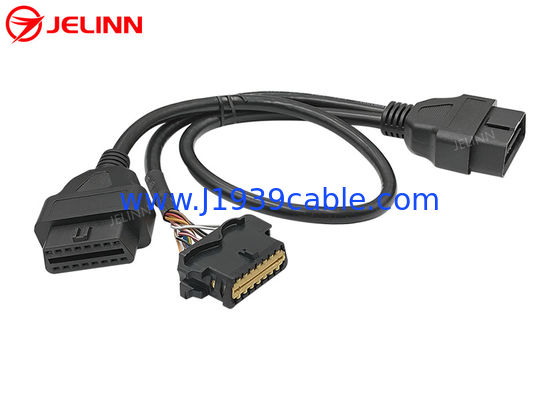

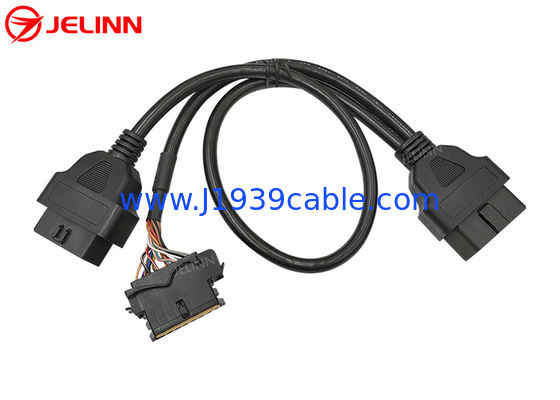

OBD2 OBDII पुरुष से रेनॉल्ट OBD2 महिला और OBD2 महिला स्प्लिटर Y केबल
विनिर्देश
| ओबीडी2 पुरुष प्लग | मानक, 12V/24V |
| ओबीडी2 पुरुष प्लग के पिन | तांबा, निकेल या सोने से ढँका हुआ |
| ओबीडी2 पुरुष प्लग का ओवरमॉल्ड | सीधा |
| रेनॉल्ट ओबीडी2 महिला कनेक्टर | मूल के बराबर |
| सामान्य OBD2 महिला कनेक्टर | मानक, केईटी टर्मिनलों के साथ |
| OBD2 महिला कनेक्टर्स के टर्मिनल | तांबा, निकेल या सोने से ढँका हुआ |
| OBD2 महिला कनेक्टर का ओवरमोल्ड | सीधा |
| ओवरमॉल्ड भाग की सामग्री | पीवीसी |
| केबल का आकार | गोल |
| तार | 26AWG, शुद्ध तांबा |
| ओबीडी2 पुरुष और महिला कनेक्टर्स की सामग्री | PA66 |
| पिन असाइनमेंट या पिन आउट | अनुकूलित |
| केबल की लंबाई | अनुकूलित |
| संपर्क प्रतिरोध | 3 ओम अधिकतम. |
| इन्सुलेशन प्रतिरोध | 5M ओम मिनट. |
| कार्य तापमान | -25°C ~ +85°C |
| परीक्षण | 100% खुला, छोटा और मिस-वायर परीक्षण |
| परीक्षण वोल्टेज | DC300V 5M ओम/10ms |
| वारंटी | 1 वर्ष |
यह एक Y केबल है जिसमें OBD2 पुरुष प्लग के 3 छोर हैं, एक प्रतिस्थापन Renault OBD2 महिला कनेक्टर और एक सामान्य OBD2 महिला कनेक्टर।
सामान्य OBD2 OBDII J1962 महिला कनेक्टर गुणवत्ता के टिकाऊ KET टर्मिनलों के साथ है,जो परीक्षण या नैदानिक वातावरण के लिए अधिक उपयुक्त है जहां उपकरणों को अक्सर प्लग और अनप्लग किया जाता है.
पिन असाइनमेंट या पिन आउट
पिन असाइनमेंट या पिन आउट इस तरह हो सकता हैः
| ओबीडी2 पुरुष प्लग | रेनॉल्ट ओबीडी2 महिला कनेक्टर | सामान्य OBD2 महिला कनेक्टर |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
वहाँ 8 पिन वायर्ड हैं, तो वहाँ OBD2 पुरुष प्लग से सामान्य OBD2 महिला कनेक्टर के लिए गोल केबल में 26AWG के 8 तार हैं।तो वहाँ केबल में 26AWG के 16 तार हैं OBD2 पुरुष प्लग से रेनो OBD2 महिला कनेक्टर के लिए.
पिन असाइनमेंट या पिन आउट भी इस तरह हो सकता हैः
| ओबीडी2 पुरुष प्लग | रेनॉल्ट ओबीडी2 महिला कनेक्टर | सामान्य OBD2 महिला कनेक्टर |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
इस पिन आउट के लिए, सभी 16 पिन OBD2 OBD पुरुष और महिला कनेक्टर वायर्ड हैं, तो दोनों गोल केबल्स में 26AWG के 16 तार हैं।
आवेदन
इस वाई केबल कनेक्ट करने के लिए प्रयोग किया जाता हैटेलीमैटिक्स, ओबीडी2 जीपीएस ट्रैकर्स, ओबीडी2 सीएएन प्रोग्रामिंग टूल, ईसीयू ट्यूनिंग टूल या कार परफॉर्मेंस ट्यूनिंग टूल वाहनों के ओबीडी2 महिला डायग्नोस्टिक पोर्ट्स के लिए।
यह ओबीडी2 ओबीडीआईआई वाई केबल कई टेलीमैटिक्स या आईओवी उपकरणों के पोर्ट स्थानांतरण या कनेक्शन की अनुमति देता है। Take the original Renault OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Renault OBD2 female diagnostic port. प्रतिस्थापन रेनॉल्ट OBD2 महिला कनेक्टर को Y अंत के एक छोर पर कार में OBD2 महिला नैदानिक पोर्ट के मूल स्थान पर वापस स्थापित करें।फिर आप एक टेलीमैटिक्स या IoV डिवाइस को Y अंत के दूसरे छोर पर सामान्य OBD2 महिला कनेक्टर से जोड़ सकते हैं. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future.
