OBD2 OBDII J1962 समकोण पुरुष 24V से दोहरी महिला फ्लैट Y केबल

OBD2 OBDII J1962 राइट एंगल पुरुष 24V से दोहरी महिला फ्लैट Y केबल


विनिर्देश

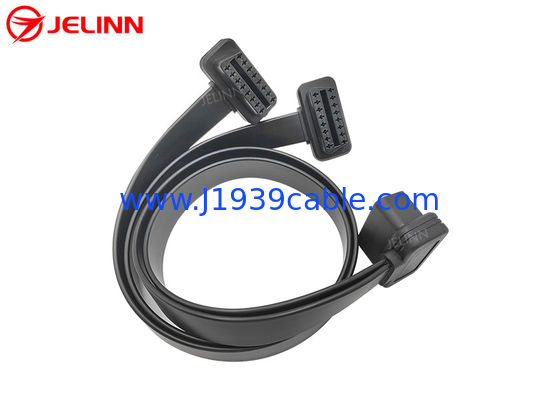

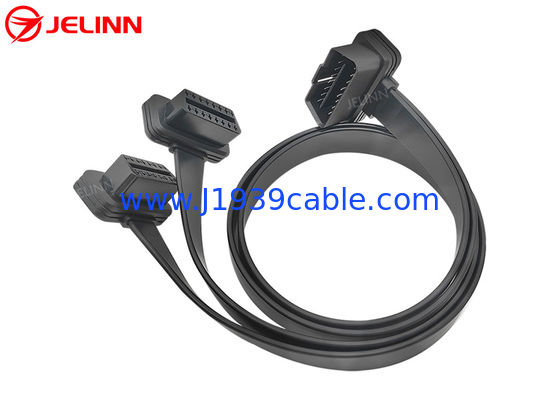

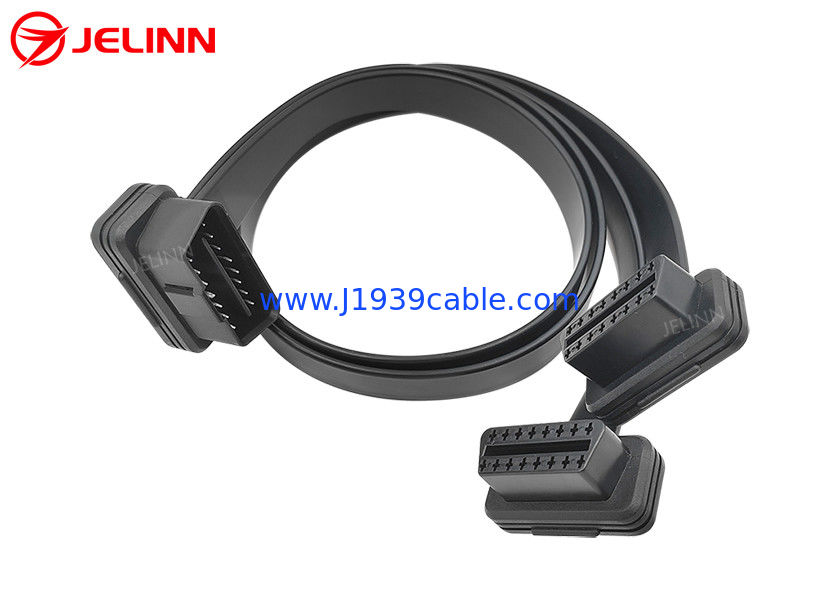

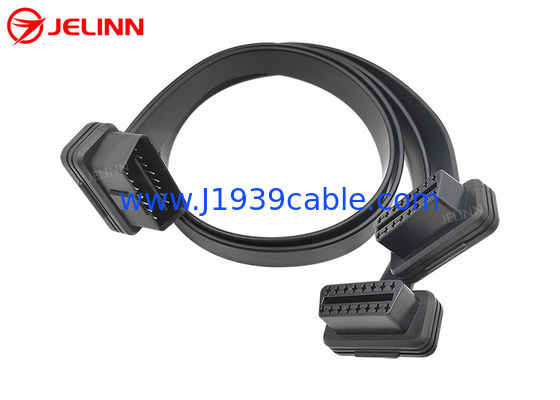

यह एक वाई केबल है जिसमें एक OBD2 पुरुष प्लग और दो OBD2 महिला कनेक्टर के 3 छोर हैं।

OBD2 OBDII पुरुष प्लग के मध्य में बैफल पर एक अंतराल है। इस प्रकार के OBD2 पुरुष प्लग को 24V/12V वाहनों के OBD2 महिला बंदरगाहों से जोड़ा जा सकता है।

हम OBD2 OBDII महिला और पुरुष कनेक्टर्स के अंत के लिए अलग-अलग ओवरमॉल्ड बना सकते हैं। If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, हम कर सकते हैं और हम उचित शुल्क के साथ आप के लिए एक नया overmold बनाने की क्षमता है। इसके अलावा, हम भी जब तक आदेश मात्रा 5000 पीसी या अधिक है के रूप में यह निः शुल्क कर सकते हैं।

पिन असाइनमेंट या पिन आउट

पिन असाइनमेंट या पिन आउट इस तरह हो सकता हैः


इस पिन आउट के लिए, OBD2 OBDII पुरुष और महिला कनेक्टर के पिन 4 और पिन 5 को एक छोटी तार से एक साथ जोड़ा जाता है। दोनों मुख्य केबलों में काली तार पिन 4 या पिन 5 से जुड़ी होती है।वहाँ 9 पिन वायर्ड हैं, लेकिन दोनों मुख्य केबलों में 26AWG के 8 तार हैं।

पिन असाइनमेंट या पिन आउट भी इस तरह हो सकता हैः

इस पिन आउट के लिए, सभी 16 पिन OBD2 OBD पुरुष और महिला कनेक्टर वायर्ड हैं, तो दोनों मुख्य केबलों में 26AWG के 16 तार हैं।

पिन असाइनमेंट या पिन बाहर भी अपनी जरूरतों के अनुसार अनुकूलित किया जा सकता है. अगर वहाँ अधिक पिन कनेक्ट करने के लिए जरूरत नहीं है,हम सिर्फ आवश्यक पिन आप की जरूरत है और कीमत कम हो सकता है क्योंकि कच्चे माल और श्रम लागत कम है कनेक्ट करने का सुझाव.


आवेदन

इस वाई केबल कनेक्ट करने के लिए प्रयोग किया जाता हैटेलीमैटिक्स, आईओवी उपकरण, फ्लीट प्रबंधन उपकरण, ओबीडी2 जीपीएस ट्रैकर्स, ओबीडी2 सीएएन प्रोग्रामिंग टूल, ईसीयू ट्यूनिंग टूल या कार प्रदर्शन ट्यूनिंग टूल वाहनों के 16-पिन ओबीडी2 मादा नैदानिक पोर्ट के लिए।

प्रत्येक वाहन में केवल एक OBD2 महिला नैदानिक पोर्ट है. यदि आप एक वाहन में दो टेलीमैटिक या IoV उपकरणों को OBD2 पुरुष पोर्ट से जोड़ना चाहते हैं,यह OBD2 OBDII पुरुष दोहरी महिला स्प्लिटर वाई केबल के लिए यह करने में मदद कर सकते हैं. यह Y केबल मूल OBD2 महिला डायग्नोस्टिक पोर्ट को विभाजित करता है. इस स्प्लिटर Y केबल का OBD2 पुरुष प्लग वाहन में OBD2 महिला डायग्नोस्टिक पोर्ट में डालें.जांचें कि टेलीमैटिक या आईओवी उपकरण वाहन के वोल्टेज (12V या 24V) के साथ संगत हो सकते हैं या नहींयह महत्वपूर्ण है!

कुछ कारों में, OBD2 OBDII महिला नैदानिक बंदरगाह ढक्कनों से ढके होते हैं।यदि आप कनेक्ट करना चाहते हैं और इन कारों में OBD2 OBDII महिला नैदानिक बंदरगाहों के लिए कुछ OBD2 टेलीमैटिक्स या IoV उपकरणों को स्थापित16 पिन ओबीडी2 ओबीडीआईआई महिला और पुरुष कनेक्टर्स के सिरों पर ओवरमोल्ड प्लास्टिक इंजेक्शन भाग के कारण केबल 90 डिग्री के सही कोण पर निकलता है।ओवरमोल्ड पतली डिजाइन के साथ है और केबल सपाट और पतला हैइन सुविधाओं से इन प्रकार के ओबीडी2 टेलीमैटिक्स या आईओवी उपकरणों को इन कारों में ओबीडी2 ओबीडीआईआई महिला नैदानिक बंदरगाहों से जोड़ना और स्थापित करना आसान हो जाता है।हम भी एक overmold जो OBD2 पुरुष प्लग की कुल मोटाई बनाता है बना सकते हैं (हम एक बहुत ही पतला OBD2 पुरुष प्लग है, दुनिया का सबसे पतला और मानक ओबीडी2 पुरुष प्लग) केवल 19 मिमी ओवरमॉल्डिंग के बाद।19 मिमी के इस OBD2 पुरुष प्लग को ओवरमोल्डिंग के बाद अधिकांश कारों में ढक्कन से ढके OBD2 OBDII महिला नैदानिक बंदरगाहों में डाला जा सकता है जिसमें वोक्सवैगन कैडी भी शामिल है.

इस केबल का उपयोग OBD2 डायग्नोस्टिक उपकरणों या स्कैनर यादोष कोड रीडर(उपयुक्त सॉफ्टवेयर के साथ) ।


पूछताछ भेजना

यदि आपको हमारी वेबसाइट पर OBD2 OBDII, 9-पिन J1939 या 6-पिन J1708 केबल, एडाप्टर या कनेक्टर नहीं मिले हैं या देखने का समय नहीं है, तो हमें यह बताने के लिए स्वतंत्र महसूस करें कि OBD2 OBDII,9-पिन J1939 या 6-पिन J1708 केबल, एडाप्टर या कनेक्टर आप द्वारा की जरूरत हैपूछताछ भेजना(यदि आपके पास चित्र है, तो कृपया इसे जांच में संलग्न करें) हम आपके लिए किसी भी OBD2 OBDII, 9-पिन J1939 या 6-पिन J1708 केबल, एडाप्टर या कनेक्टर को भी अनुकूलित कर सकते हैं।
