उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Obd2 पुरुष प्लग के पिन: | तांबा, निकल-प्लेटेड या सोना-प्लेटेड | OBD2 महिला कनेक्टर के टर्मिनल: | तांबा, निकल-प्लेटेड या सोना-प्लेटेड |
|---|---|---|---|
| बीएमडब्ल्यू ओबीडी 2 महिला कनेक्टर: | मूल के बराबर | सामान्य obd2 महिला कनेक्टर: | मानक, केट टर्मिनलों के साथ |
| Obd2 पुरुष प्लग का अधिक: | सीधा | Obd2 महिला कनेक्टर से अधिक: | सीधा |
| प्रमुखता देना: | OBDII Y फाड़नेवाला,बीएमडब्ल्यू OBD2 Y केबल,बीएमडब्ल्यू J1962 Y केबल |
||

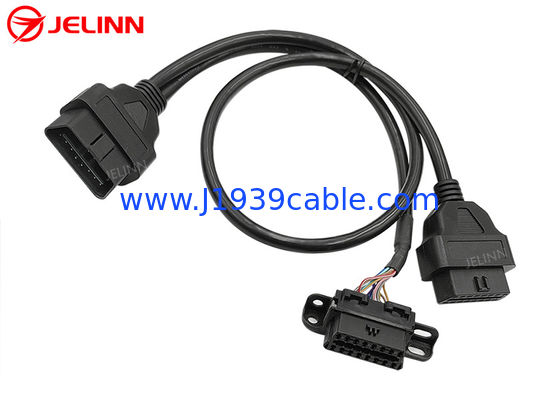

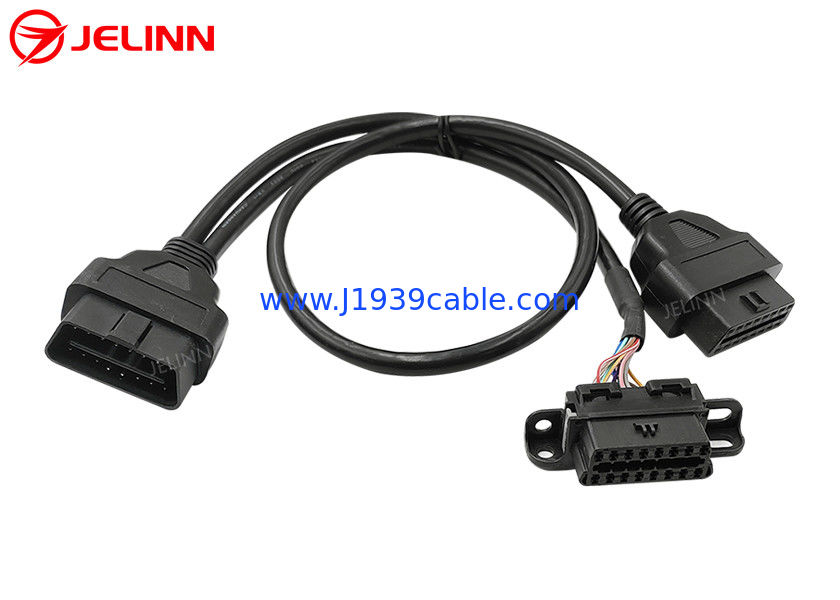

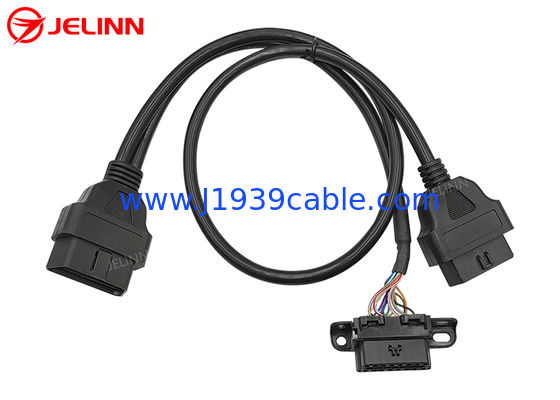

OBD OBDII पुरुष से बीएमडब्ल्यू OBD2 महिला और OBD2 महिला स्प्लिट Y केबल
विनिर्देश
| ओबीडी2 पुरुष प्लग | मानक |
| ओबीडी2 पुरुष प्लग के पिन | तांबा, निकेल या सोने से ढँका हुआ |
| ओबीडी2 पुरुष प्लग का ओवरमॉल्ड | सीधा |
| बीएमडब्ल्यू ओबीडी2 महिला कनेक्टर | मूल के बराबर |
| सामान्य OBD2 महिला कनेक्टर | मानक |
| OBD2 महिला कनेक्टर्स के टर्मिनल | केईटी ब्रांड, तांबा, निकेल या सोने से ढंके |
| OBD2 महिला कनेक्टर का ओवरमोल्ड | सीधा |
| ओवरमॉल्ड भाग की सामग्री | पीवीसी |
| केबल का आकार | गोल |
| तार | 26AWG, शुद्ध तांबा |
| ओबीडी2 पुरुष और महिला कनेक्टर्स की सामग्री | PA66 |
| पिन असाइनमेंट या पिन आउट | अनुकूलित |
| केबल की लंबाई | अनुकूलित |
| संपर्क प्रतिरोध | 3 ओम अधिकतम. |
| इन्सुलेशन प्रतिरोध | 5M ओम मिनट. |
| कार्य तापमान | -25°C ~ +85°C |
| परीक्षण | 100% खुला, छोटा और मिस-वायर परीक्षण |
| परीक्षण वोल्टेज | DC300V 5M ओम/10ms |
| वारंटी | 1 वर्ष |
यह एक Y केबल है जिसमें OBD2 पुरुष प्लग के 3 छोर हैं, एक प्रतिस्थापन बीएमडब्ल्यू OBD2 महिला कनेक्टर और एक सामान्य OBD2 महिला कनेक्टर।
16-पिन ओबीडी2 ओबीडीआईआई महिला और पुरुष कनेक्टर्स के छोरों पर ओवरमोल्ड प्लास्टिक इंजेक्शन भाग केबल को सीधे बाहर निकलता है।
पिन असाइनमेंट या पिन आउट
पिन असाइनमेंट या पिन आउट इस तरह हो सकता हैः
| ओबीडी2 पुरुष प्लग | बीएमडब्ल्यू ओबीडी2 महिला कनेक्टर | सामान्य OBD2 महिला कनेक्टर |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
इस पिन आउट के लिए के रूप में, दोनों गोल केबलों में काले तारों पिन 4 से कनेक्ट किया गया है OBD2 OBDII पुरुष और महिला कनेक्टर के. वहाँ 8 पिन वायर्ड हैं,तो वहाँ OBD2 पुरुष प्लग से सामान्य OBD2 महिला कनेक्टर के लिए गोल केबल में 26AWG के 8 तार हैं. बीएमडब्ल्यू महिला कनेक्टर के लिए ओबीडी 2 पुरुष प्लग के सभी 16 पिन वायर्ड हैं, इसलिए बीएमडब्ल्यू ओबीडी 2 महिला कनेक्टर के लिए ओबीडी 2 पुरुष प्लग से केबल में 26 एडब्ल्यूजी के 16 तार हैं।
पिन असाइनमेंट या पिन आउट भी इस तरह हो सकता हैः
| ओबीडी2 पुरुष प्लग | बीएमडब्ल्यू ओबीडी2 महिला कनेक्टर | सामान्य OBD2 महिला कनेक्टर |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
इस पिन आउट के लिए, सभी 16 पिन OBD2 OBD पुरुष और महिला कनेक्टर वायर्ड हैं, तो दोनों गोल केबल्स में 26AWG के 16 तार हैं।
आवेदन
इस वाई केबल कनेक्ट करने के लिए प्रयोग किया जाता हैटेलीमैटिक्स, आईओवी उपकरण, फ्लीट प्रबंधन उपकरण, ओबीडी2 जीपीएस ट्रैकर्स, ईसीयू ट्यूनिंग टूल या कार प्रदर्शन ट्यूनिंग टूल वाहनों के ओबीडी2 मादा नैदानिक बंदरगाहों के लिए।
यह ओबीडी2 ओबीडीआईआई वाई केबल कई टेलीमैटिक्स या आईओवी उपकरणों के पोर्ट स्थानांतरण या कनेक्शन की अनुमति देता है। Take the original BMW OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original BMW OBD2 female diagnostic port. प्रतिस्थापन बीएमडब्ल्यू OBD2 महिला कनेक्टर को Y अंत के एक छोर पर कार में OBD2 महिला नैदानिक पोर्ट के मूल स्थान पर वापस स्थापित करें।फिर आप एक टेलीमैटिक्स या IoV डिवाइस को Y अंत के दूसरे छोर पर सामान्य OBD2 महिला कनेक्टर से जोड़ सकते हैं. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureयदि आप प्रतिस्थापन बीएमडब्ल्यू ओबीडी 2 महिला कनेक्टर उपलब्ध छोड़ दें और फिर सामान्य ओबीडी 2 महिला कनेक्टर से जुड़े टेलीमैटिक्स या आईओवी डिवाइस को छिपाएं,तो कोई नहीं पता होगा कि आप पैनल खोलने के बिना इन उपकरणों को स्थापित किया है.
