उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
OBD2 पुरुष प्लग के पिन: | तांबा, निकल चढ़ाया हुआ या सोना चढ़ाया हुआ; | OBD2 महिला कनेक्टर के टर्मिनल: | तांबा, निकल चढ़ाया हुआ या सोना चढ़ाया हुआ; |
---|---|---|---|
परिक्षण: | 100% खुला, छोटा और मिस-वायर परीक्षण | वायर: | 26AWG, शुद्ध तांबा |
हाई लाइट: | OBD2 फाड़नेवाला,J1962 Y केबल,OBD2 फ्लैट और केबल; |

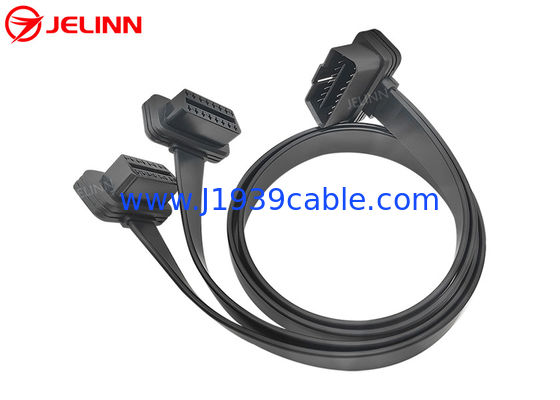

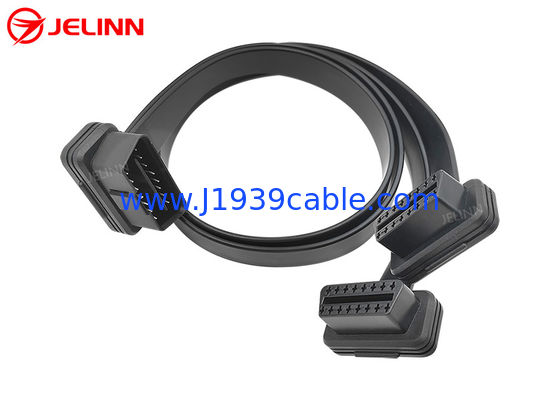

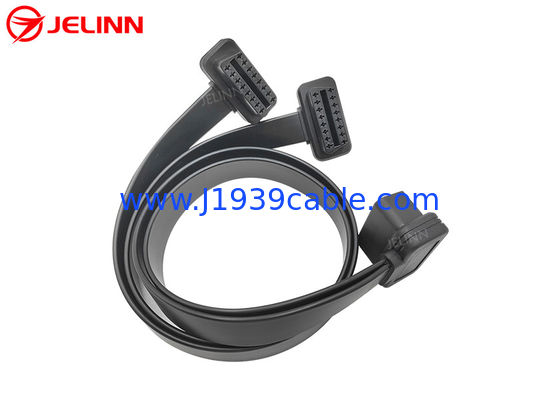

OBD2 OBDII 16 पिन J1962 समकोण पुरुष से दोहरी महिला फ्लैट Y केबल
विनिर्देश
OBD2 पुरुष प्लग | मानक |
OBD2 पुरुष प्लग के पिन | तांबा, निकल चढ़ाया हुआ या सोना चढ़ाया हुआ; |
OBD2 पुरुष प्लग का ओवरमॉल्ड | स्लिम डिजाइन, समकोण 90-डिग्री |
OBD2 महिला कनेक्टर | मानक |
OBD2 महिला कनेक्टर्स के टर्मिनल | तांबा, निकल चढ़ाया हुआ या सोना चढ़ाया हुआ; |
OBD2 महिला कनेक्टर का ओवरमॉल्ड | स्लिम डिजाइन, समकोण 90-डिग्री |
overmolded भाग की सामग्री | पीवीसी |
केबल आकार | सपाट, पतला |
वायर | 26AWG, शुद्ध तांबा |
OBD2 पुरुष और महिला कनेक्टर्स की सामग्री | PA66 |
पिन असाइनमेंट या पिन आउट | अनुकूलित |
केबल लंबाई | अनुकूलित |
संपर्क प्रतिरोध | 3 ओम मैक्स। |
इन्सुलेशन प्रतिरोध | 5M ओम मिन। |
वर्किंग टेम्परेचर | -25℃ ~ +85℃ |
परिक्षण | 100% खुला, छोटा और मिस-वायर परीक्षण |
परीक्षण वोल्टेज | DC300V 5M ओम / 10ms |
गारंटी | 1 साल |
यह एक Y केबल है जिसमें OBD2 पुरुष प्लग के 3 सिरे और दो OBD2 महिला कनेक्टर हैं।
हम OBD2 OBDII महिला और पुरुष कनेक्टर के सिरों के लिए अलग-अलग ओवरमॉल्ड बना सकते हैं।यदि आप OBD2 OBDII महिला और पुरुष कनेक्टर के सिरों पर ओवरमॉल्ड पसंद नहीं करते हैं जैसा कि चित्रों में दिखाया गया है या आप अपनी कंपनी के लोगो के साथ अपना खुद का ओवरमॉल्ड करना चाहते हैं या आपके पास विशेष एप्लिकेशन आवश्यकताएं हैं, तो हम कर सकते हैं और हमारे पास क्षमता है उचित शुल्क के साथ आपके लिए एक नया ओवरमॉल्ड बनाने के लिए।इसके अलावा, हम इसे तब तक मुफ्त में भी बना सकते हैं जब तक कि ऑर्डर की मात्रा 5000 पीसी या उससे अधिक हो।
पिन असाइनमेंट या पिन आउट
पिन असाइनमेंट या पिन आउट इस तरह हो सकता है:
OBD2 पुरुष प्लग | OBD2 महिला कनेक्टर 1 | OBD2 महिला कनेक्टर 2 |
2 | 2 | 2 |
4+5 | 4+5 | 4+5 |
6 | 6 | 6 |
7 | 7 | 7 |
10 | 10 | 10 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
इस पिन आउट के रूप में, OBD2 OBDII पुरुष और महिला कनेक्टर के पिन 4 और पिन 5 एक छोटे तार से जुड़े हुए हैं।दोनों मेन केबल्स में ब्लैक वायर पिन 4 या पिन 5 से जुड़ा है। 9 पिन वायर्ड हैं, लेकिन दोनों मेन केबल में 26AWG के 8 वायर हैं।
पिन असाइनमेंट या पिन आउट भी इस तरह हो सकता है:
OBD2 पुरुष प्लग | OBD2 महिला कनेक्टर 1 | OBD2 महिला कनेक्टर 2 |
1 | 1 | 1 |
2 | 2 | 2 |
3 | 3 | 3 |
4 | 4 | 4 |
5 | 5 | 5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | 8 |
9 | 9 | 9 |
10 | 10 | 10 |
1 1 | 1 1 | 1 1 |
12 | 12 | 12 |
13 | 13 | 13 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
इस पिन आउट के रूप में, OBD2 OBD पुरुष और महिला कनेक्टर के सभी 16 पिन वायर्ड हैं, इसलिए दोनों मुख्य केबलों में 26AWG के 16 तार हैं।
पिन असाइनमेंट या पिन आउट को आपकी आवश्यकताओं के अनुसार अनुकूलित भी किया जा सकता है।यदि अधिक पिनों को जोड़ने की कोई आवश्यकता नहीं है, तो हमारा सुझाव है कि हम केवल आवश्यक पिनों को कनेक्ट करें और कीमत कम हो सकती है क्योंकि कच्चा माल और श्रम लागत कम है।
आवेदन
इस Y केबल का उपयोग कनेक्ट करने के लिए किया जाता है टेलीमैटिक्स, IoV डिवाइस, फ्लीट मैनेजमेंट डिवाइस, OBD2 GPS ट्रैकर्स, OBD2 CAN प्रोग्रामिंग टूल्स, ECU ट्यूनिंग टूल्स या कार परफॉर्मेंस ट्यूनिंग टूल्स टू व्हीकल्स 16-पिन OBD2 फीमेल डायग्नोस्टिक पोर्ट्स।
प्रत्येक वाहन में केवल एक OBD2 महिला डायग्नोस्टिक पोर्ट है।यदि आप एक वाहन में दो टेलीमैटिक्स या IoV उपकरणों को OBD2 पुरुष पोर्ट से जोड़ना चाहते हैं, तो यह OBD2 OBDII पुरुष से दोहरी महिला स्प्लिटर Y केबल ऐसा करने में मदद कर सकता है।यह Y केबल मूल OBD2 महिला डायग्नोस्टिक पोर्ट को विभाजित करती है।इस स्प्लिटर Y केबल के OBD2 पुरुष प्लग को वाहन में OBD2 महिला डायग्नोस्टिक पोर्ट में डालें।जांचें कि क्या टेलीमैटिक्स या IoV डिवाइस वाहन के वोल्टेज (12V या 24V) के साथ संगत हो सकते हैं।क्या यह महत्वपूर्ण है!
कुछ कारों में, OBD2 OBDII महिला डायग्नोस्टिक पोर्ट ढक्कन से ढके होते हैं।यदि आप कुछ OBD2 टेलीमैटिक्स या IoV उपकरणों को इन कारों में OBD2 OBDII महिला डायग्नोस्टिक पोर्ट से कनेक्ट और इंस्टॉल करना चाहते हैं, तो यह केबल इस एप्लिकेशन के लिए एकदम सही है।16-पिन OBD2 OBDII महिला और पुरुष कनेक्टर के सिरों पर ओवरमॉल्ड प्लास्टिक इंजेक्शन वाला हिस्सा केबल को 90-डिग्री के समकोण पर बाहर लाता है।ओवरमॉल्ड स्लिम डिज़ाइन के साथ है और केबल सपाट और पतली है।ये सुविधाएँ इन कारों में OBD2 OBDII महिला डायग्नोस्टिक पोर्ट के लिए इस प्रकार के OBD2 टेलीमैटिक्स या IoV उपकरणों को कनेक्ट और इंस्टॉल करना आसान बनाती हैं।इसके अलावा, हम एक ओवरमॉल्ड भी बना सकते हैं जो ओबीडी 2 पुरुष प्लग की कुल मोटाई बनाता है (हमारे पास दुनिया में सबसे पतला ओबीडी 2 पुरुष प्लग, सबसे पतला और मानक ओबीडी 2 पुरुष प्लग है) केवल 1 9 मिमी ओवरमोल्ड करने के बाद।ओवरमॉल्डिंग के बाद 19 मिमी के इस OBD2 पुरुष प्लग को वोक्सवैगन कैडी सहित अधिकांश कारों में ढक्कन द्वारा कवर किए गए OBD2 OBDII महिला डायग्नोस्टिक पोर्ट में डाला जा सकता है।
इस केबल का उपयोग OBD2 डायग्नोस्टिक डिवाइस या स्कैनर को जोड़ने के लिए भी किया जा सकता है या गलती कोड पाठक (उपयुक्त सॉफ्टवेयर के साथ)।
