OBD2 OBD-II पुरुष से Peugeot और Citroen OBD2 महिला और OBD2 महिला Y केबल

OBD2 OBD-II पुरुष से Peugeot और Citroen OBD2 महिला और OBD2 महिला Y केबल

OBD2 OBD-II Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable
OBD2 OBD-II Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable OBD2 OBD-II Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable

बड़ी छवि :  OBD2 OBD-II पुरुष से Peugeot और Citroen OBD2 महिला और OBD2 महिला Y केबल सबसे अच्छी कीमत

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OEM
प्रमाणन: RoHS
मॉडल संख्या: ओबीडी 2 ओबीडीआईआई
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 100 पीसी
मूल्य: Please email us for prices
पैकेजिंग विवरण: पीई बैग और फिर दफ़्ती
प्रसव के समय: 3-30 कार्य दिन
भुगतान शर्तें: टी / टी, पेनेनेर, वेस्टर्न यूनियन, पेपैल, एल / सी
आपूर्ति की क्षमता: प्रति माह 50,000 पीसी
विस्तृत उत्पाद विवरण
OBD2 पुरुष प्लग के पिन: तांबा, निकल चढ़ाया हुआ या सोना चढ़ाया हुआ; OBD2 महिला कनेक्टर के टर्मिनल: तांबा, निकल चढ़ाया हुआ या सोना चढ़ाया हुआ;
परिक्षण: 100% खुला, छोटा और मिस-वायर परीक्षण वायर: 26AWG, शुद्ध तांबा
हाई लाइट:

J1962 Y फाड़नेवाला

,

Peugeot OBD2 Y केबल

,

Citroen J1962 Y केबल;

OBD2 OBD-II पुरुष से Peugeot और Citroen OBD2 महिला और OBD2 महिला Y केबल


विनिर्देश



OBD2 पुरुष प्लग मानक, 12 वी / 24 वी
OBD2 पुरुष प्लग के पिन तांबा, निकल चढ़ाया हुआ या सोना चढ़ाया हुआ;
OBD2 पुरुष प्लग का ओवरमॉल्ड सीधा
Peugeot और Citroen OBD2 महिला कनेक्टर मूल के बराबर
आम OBD2 महिला कनेक्टर मानक, केईटी टर्मिनलों के साथ
OBD2 महिला कनेक्टर्स के टर्मिनल तांबा, निकल चढ़ाया हुआ या सोना चढ़ाया हुआ;
OBD2 महिला कनेक्टर का ओवरमॉल्ड सीधा
overmolded भाग की सामग्री पीवीसी
केबल आकार गोल
वायर 26AWG, शुद्ध तांबा
OBD2 पुरुष और महिला कनेक्टर्स की सामग्री PA66
पिन असाइनमेंट या पिन आउट अनुकूलित
केबल लंबाई अनुकूलित
संपर्क प्रतिरोध 3 ओम मैक्स।
इन्सुलेशन प्रतिरोध 5M ओम मिन।
वर्किंग टेम्परेचर -25℃ ~ +85℃
परिक्षण 100% खुला, छोटा और मिस-वायर परीक्षण
परीक्षण वोल्टेज DC300V 5M ओम / 10ms
गारंटी 1 साल

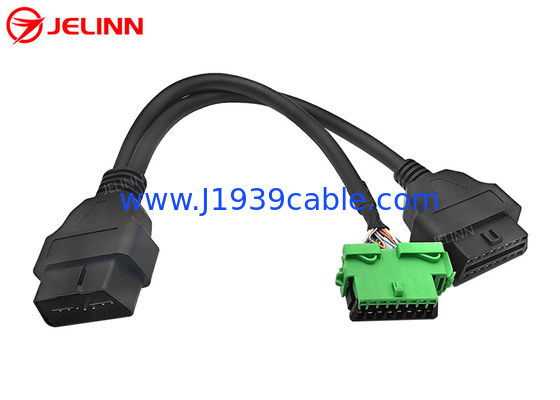

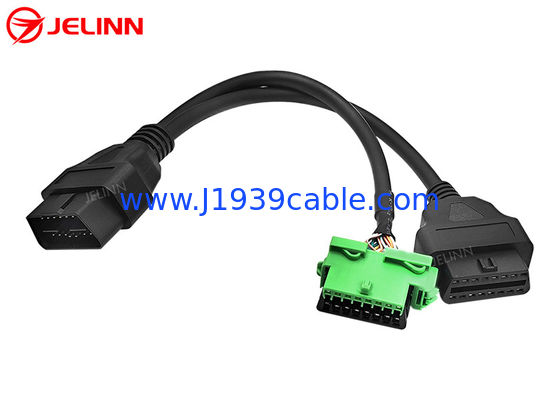

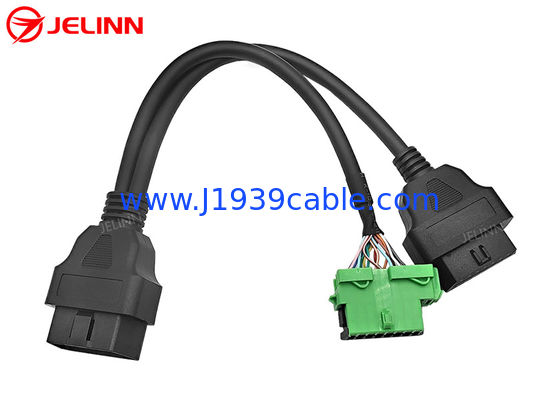

यह एक Y केबल है जिसमें OBD2 पुरुष प्लग के 3 सिरे, एक प्रतिस्थापन Peugeot और Citroen OBD2 महिला कनेक्टर और एक सामान्य OBD2 महिला कनेक्टर है।

सामान्य OBD2 OBDII J1962 महिला कनेक्टर गुणवत्ता सहन करने योग्य KET टर्मिनलों के साथ है, जो एक परीक्षण या नैदानिक ​​वातावरण के लिए अधिक उपयुक्त है जहां उपकरणों को प्लग किया जाता है और अक्सर अनप्लग किया जाता है।

OBD2 OBD-II पुरुष से Peugeot और Citroen OBD2 महिला और OBD2 महिला Y केबल 0

16-पिन OBD2 OBDII महिला और पुरुष कनेक्टर के सिरों पर ओवरमॉल्ड प्लास्टिक इंजेक्शन वाला हिस्सा केबल को सीधा बाहर निकालता है।



OBD2 OBD-II पुरुष से Peugeot और Citroen OBD2 महिला और OBD2 महिला Y केबल 1





OBD2 OBDII पुरुष प्लग के बीच में बाधक पर एक गैप होता है।इस तरह के OBD2 पुरुष प्लग को 24V / 12V वाहनों के OBD2 महिला पोर्ट से जोड़ा जा सकता है।



OBD2 OBD-II पुरुष से Peugeot और Citroen OBD2 महिला और OBD2 महिला Y केबल 2




पिन असाइनमेंट या पिन आउट

पिन असाइनमेंट या पिन आउट इस तरह हो सकता है:



OBD2 पुरुष प्लग Peugeot और Citroen OBD2 महिला कनेक्टर आम OBD2 महिला कनेक्टर
1 1 /
2 2 2
3 3 /
4+5 4+5 4+5
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
1 1 1 1 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


इस पिन आउट के रूप में, OBD2 OBDII पुरुष और महिला कनेक्टर के पिन 4 और पिन 5 एक छोटे तार से जुड़े हुए हैं।मुख्य केबल में काला तार पिन 4 या पिन 5 से जुड़ा होता है। 9 पिन वायर्ड होते हैं, लेकिन केबल में ओबीडी 2 पुरुष प्लग से सामान्य ओबीडी 2 महिला कनेक्टर तक 26 एडब्ल्यूजी के 8 तार होते हैं।Peugeot और Citroen OBD2 महिला कनेक्टर के OBD2 पुरुष प्लग के सभी 16 पिन वायर्ड हैं, इसलिए OBD2 पुरुष प्लग से Peugeot और Citroen OBD2 महिला कनेक्टर के केबल में 26AWG के 16 तार हैं।

पिन असाइनमेंट या पिन आउट भी इस तरह हो सकता है:



OBD2 पुरुष प्लग Peugeot और Citroen OBD2 महिला कनेक्टर आम OBD2 महिला कनेक्टर
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
1 1 1 1 1 1
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


इस पिन आउट के रूप में, OBD2 OBD पुरुष और महिला कनेक्टर के सभी 16 पिन वायर्ड हैं, इसलिए दोनों केबलों में 26AWG के 16 तार हैं।

पिन असाइनमेंट या पिन आउट को आपकी आवश्यकताओं के अनुसार अनुकूलित भी किया जा सकता है।


आवेदन

इस Y केबल का उपयोग कनेक्ट करने के लिए किया जाता है टेलीमैटिक्स, IoV डिवाइस, फ्लीट मैनेजमेंट डिवाइस, OBD2 GPS ट्रैकर्स, OBD2 CAN प्रोग्रामिंग टूल्स, ECU ट्यूनिंग टूल्स या कार परफॉर्मेंस ट्यूनिंग टूल्स टू व्हीकल्स 16-पिन OBD2 फीमेल डायग्नोस्टिक पोर्ट्स।



यह OBD2 OBDII Y केबल पोर्ट स्थानांतरण या कई टेलीमैटिक्स या IoV उपकरणों के कनेक्शन की अनुमति देता है।यदि आवश्यक हो तो मूल Peugeot और Citroen OBD2 महिला डायग्नोस्टिक पोर्ट को उपकरण के साथ अपने मूल स्थान से हटा दें और फिर इस OBD2 Y केबल के अंत में OBD2 पुरुष प्लग को मूल Peugeot और Citroen OBD2 महिला डायग्नोस्टिक पोर्ट में डालें।Y के एक छोर पर प्रतिस्थापन Peugeot और Citroen OBD2 महिला कनेक्टर को कार में OBD2 महिला डायग्नोस्टिक पोर्ट के मूल स्थान पर वापस स्थापित करें।फिर आप टेलीमैटिक्स या IoV डिवाइस को Y सिरों के दूसरे छोर पर आम OBD2 महिला कनेक्टर से कनेक्ट कर सकते हैं।आप अन्य टेलीमैटिक्स या ट्यूनिंग डिवाइस को OBD2 महिला कनेक्टर से भी कनेक्ट कर सकते हैं जो मूल स्थान पर स्थापित किया गया था या भविष्य में नैदानिक ​​उपयोग के लिए इस OBD2 महिला कनेक्टर को उपलब्ध छोड़ दें।यदि आप प्रतिस्थापन Peugeot और Citroen OBD2 महिला कनेक्टर को उपलब्ध छोड़ देते हैं और फिर सामान्य OBD2 महिला कनेक्टर से जुड़े टेलीमैटिक्स या IoV डिवाइस को छिपा देते हैं, तो किसी को भी पता नहीं चलेगा कि आपने पैनल को खोले बिना इन उपकरणों को स्थापित किया है।

इस केबल का उपयोग OBD2 डायग्नोस्टिक डिवाइस या स्कैनर को जोड़ने के लिए भी किया जा सकता है या गलती कोड पाठक (उपयुक्त सॉफ्टवेयर के साथ)।
