OBD2 OBDII पुरुष से Peugeot और Citroen OBD2 महिला और OBD2 महिला Y केबल

ओबीडी2 ओबीडीआईआई पुरुष से प्यूज़ो और सिट्रोएन ओबीडी2 महिला और ओबीडी2 महिला वाई केबल


विनिर्देश

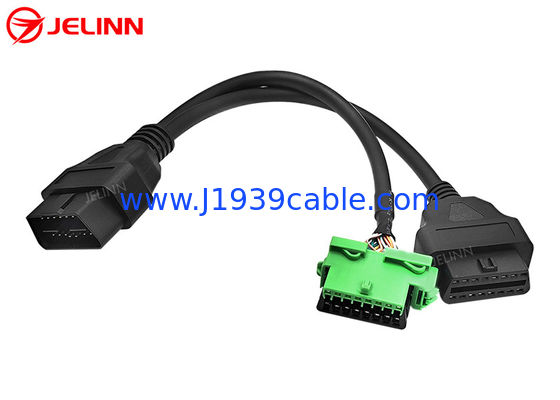

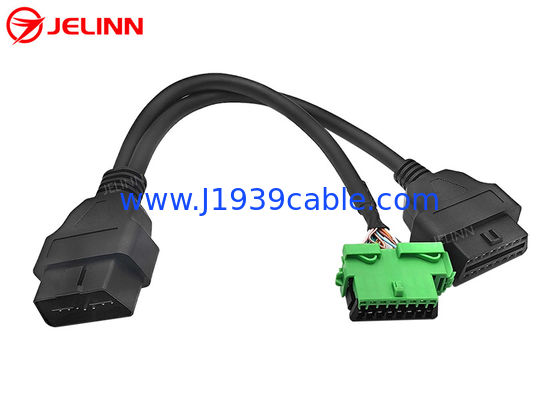

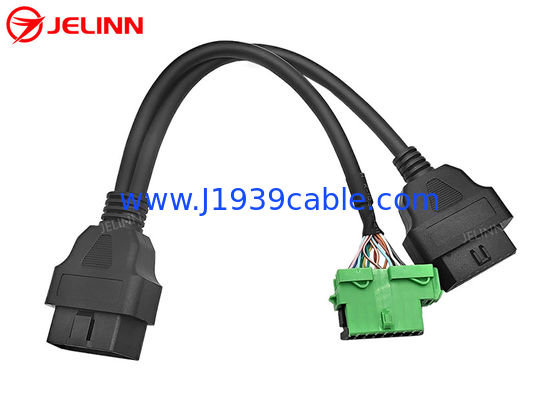

यह एक Y केबल है जिसमें OBD2 पुरुष प्लग के 3 छोर हैं, एक प्रतिस्थापन Peugeot और Citroen OBD2 महिला कनेक्टर और एक सामान्य OBD2 महिला कनेक्टर।

सामान्य OBD2 OBDII J1962 महिला कनेक्टर गुणवत्ता के टिकाऊ KET टर्मिनलों के साथ है,जो परीक्षण या नैदानिक वातावरण के लिए अधिक उपयुक्त है जहां उपकरणों को अक्सर प्लग और अनप्लग किया जाता है.



16-पिन ओबीडी2 ओबीडीआईआई महिला और पुरुष कनेक्टर्स के छोरों पर ओवरमोल्ड प्लास्टिक इंजेक्शन भाग केबल को सीधे बाहर निकलता है।

हम OBD2 OBDII महिला और पुरुष कनेक्टर्स के अंत के लिए अलग-अलग ओवरमॉल्ड बना सकते हैं। If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, हम कर सकते हैं और हम उचित शुल्क के साथ आप के लिए एक नया overmold बनाने की क्षमता है। इसके अलावा, हम भी जब तक आदेश मात्रा 5000 पीसी या अधिक है के रूप में यह निः शुल्क कर सकते हैं।

OBD2 OBDII पुरुष प्लग के मध्य में बैफल पर एक अंतराल है। इस प्रकार के OBD2 पुरुष प्लग को 24V/12V वाहनों के OBD2 महिला बंदरगाहों से जोड़ा जा सकता है।

पिन असाइनमेंट या पिन आउट

पिन असाइनमेंट या पिन आउट इस तरह हो सकता हैः


इस पिन आउट के लिए, OBD2 OBDII पुरुष और महिला कनेक्टर के पिन 4 और पिन 5 को एक छोटी तार से जोड़ा जाता है। मुख्य केबल में काली तार पिन 4 या पिन 5 से जुड़ा होता है।वहाँ 9 पिन वायर्ड हैं, लेकिन OBD2 पुरुष प्लग से सामान्य OBD2 महिला कनेक्टर के लिए केबल में 26AWG के 8 तार हैं। Peugeot और Citroen OBD2 महिला कनेक्टर के लिए OBD2 पुरुष प्लग के सभी 16 पिन वायर्ड हैं,तो वहाँ केबल में 26AWG के 16 तार हैं OBD2 पुरुष प्लग से Peugeot और Citroen OBD2 महिला कनेक्टर के लिए.

पिन असाइनमेंट या पिन आउट भी इस तरह हो सकता हैः

इस पिन के लिए के रूप में, सभी 16 पिन OBD2 OBD पुरुष और महिला कनेक्टर्स वायर्ड कर रहे हैं, तो दोनों केबलों में 26AWG के 16 तार हैं।

पिन असाइनमेंट या पिन बाहर भी अपनी जरूरतों के अनुसार अनुकूलित किया जा सकता है. अगर वहाँ अधिक पिन कनेक्ट करने के लिए जरूरत नहीं है,हम सिर्फ आवश्यक पिन आप की जरूरत है और कीमत कम हो सकता है क्योंकि कच्चे माल और श्रम लागत कम है कनेक्ट करने का सुझाव.


आवेदन

इस वाई केबल कनेक्ट करने के लिए प्रयोग किया जाता हैटेलीमैटिक्स, आईओवी उपकरण, फ्लीट प्रबंधन उपकरण, ओबीडी2 जीपीएस ट्रैकर्स, ओबीडी2 सीएएन प्रोग्रामिंग टूल, ईसीयू ट्यूनिंग टूल या कार प्रदर्शन ट्यूनिंग टूल वाहनों के 16-पिन ओबीडी2 मादा नैदानिक पोर्ट के लिए।

यह ओबीडी2 ओबीडीआईआई वाई केबल कई टेलीमैटिक्स या आईओवी उपकरणों के पोर्ट स्थानांतरण या कनेक्शन की अनुमति देता है। Take the original Peugeot and Citroen OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Peugeot and Citroen OBD2 female diagnostic port. प्रतिस्थापन Peugeot और Citroen OBD2 महिला कनेक्टर को Y अंत के एक छोर पर कार में OBD2 महिला नैदानिक पोर्ट के मूल स्थान पर वापस स्थापित करें।फिर आप एक टेलीमैटिक्स या IoV डिवाइस को Y अंत के दूसरे छोर पर सामान्य OBD2 महिला कनेक्टर से जोड़ सकते हैं. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureयदि आप प्रतिस्थापन Peugeot और Citroen OBD2 महिला कनेक्टर उपलब्ध छोड़ दें और फिर सामान्य OBD2 महिला कनेक्टर से जुड़ा टेलीमैटिक्स या IoV डिवाइस छिपाएं,तो कोई नहीं पता होगा कि आप पैनल खोलने के बिना इन उपकरणों को स्थापित किया है.

इस केबल का उपयोग OBD2 डायग्नोस्टिक उपकरणों या स्कैनर यादोष कोड रीडर(उपयुक्त सॉफ्टवेयर के साथ) ।
