उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| तार: | 20AWG, शुद्ध तांबा | J1939 महिला प्लग: | Deutsch HD16-9-1939S-P080 के बराबर |
|---|---|---|---|
| J1939 महिला प्लग का प्रकार: | टाइप 2 | J1939 पुरुष प्लग: | Deutsch HD10-9-1939P-P080 के समकक्ष |
| J1939 पुरुष प्लग का प्रकार: | टाइप 2 | Obd2 महिला प्लग: | केट टर्मिनलों के साथ |
| पिन या टर्मिनल: | तांबा, निकल-प्लेटेड या सोना-प्लेटेड | कार्य तापमान: | −25 ℃ ~ ~ +85 ℃ |
| प्रमुखता देना: | j1939 ओबीडी2,j1939 9 पिन जर्मन y केबल,j1939 y स्प्लिटर केबल |
||

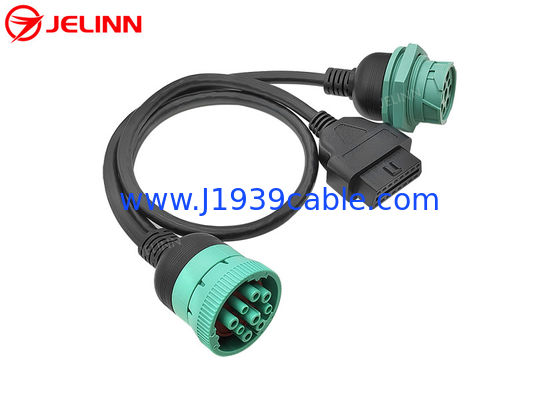

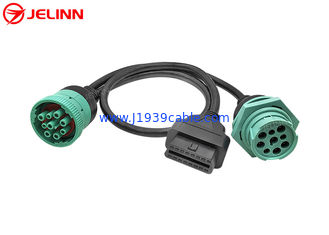

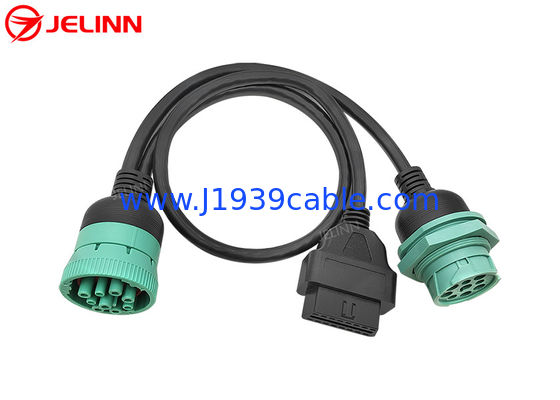

J1939 9 पिन 9 पिन थ्रेडेड कनेक्टर OBD 2 OBDII 16 पिन 16 पिन स्प्लिटर Y केबल के लिए
विनिर्देश
| J1939 महिला कनेक्टर | जर्मन HD16-9-1939S-P080 के बराबर |
| J1939 महिला कनेक्टर का प्रकार | प्रकार 2 |
| J1939 पुरुष कनेक्टर | जर्मन HD10-9-1939P के बराबर- P080 |
| J1939 पुरुष कनेक्टर का प्रकार | प्रकार 2 |
| OBD2 महिला कनेक्टर | केईटी टर्मिनलों के साथ |
| तार | 20AWG, शुद्ध तांबा |
| J1939 कनेक्टर की सामग्री | PA66 + ग्लास फाइबर |
| ओबीडी2 कनेक्टर की सामग्री | PA66 |
| पिन असाइनमेंट या पिन आउट | अनुकूलित |
| केबल की लंबाई | अनुकूलित |
| पिन या टर्मिनल | तांबा, निकेल या सोने से ढँका हुआ |
| संपर्क प्रतिरोध | 3 ओम अधिकतम. |
| इन्सुलेशन प्रतिरोध | 5M ओम मिनट. |
| कार्य तापमान | -25°C ~ +85°C |
| परीक्षण | १००% खुला, संक्षिप्त और गलत तार परीक्षण |
| परीक्षण वोल्टेज | DC300V 5M ओम/10ms |
| वारंटी | 1 वर्ष |
J1939 महिला और पुरुष प्लग के अंत में ओवरफ्लो मोल्ड किया जा सकता है या नहीं,आपकी आवश्यकताओं के अनुसार।
ओवरमॉल्ड
अधिक मोल्ड नहीं
दजर्मन 9 पिनमहिला कनेक्टर टाइप 2 है, इसलिए इसका पिन एफ छोटा व्यास वाला है जैसे कि पिन सी और पिन जे. टाइप 2 J1939 महिला कनेक्टर टाइप 1 या टाइप 2 J1939 पुरुष कनेक्टर में डाला जा सकता है।
OBD2 महिला कनेक्टर में KET टर्मिनल हैं जो OBD2 महिला कनेक्टर को अधिक सहनशील बनाते हैं।
पिन असाइनमेंट या पिन आउट
आम तौर पर, पिन असाइनमेंट या पिन आउट इस तरह होगा (4 पिन कनेक्ट करने के लिए):
| OBD2 महिला | संकेत | J1939 महिला | J1939 पुरुष |
| 4 या 5 | जमीन | ए | ए |
| 16 | बैटरी | बी | बी |
| 6 | J1939, CAN-H | सी | सी |
| 14 | J1939, CAN-L | D | D |
कभी-कभी,पिन असाइनमेंट या पिन आउट भी इस तरह हो सकता है ((6 पिनकनेक्ट किया जाना है):
| OBD2 महिला | संकेत | J1939 महिला | J1939 पुरुष |
| 4 या 5 | जमीन | ए | ए |
| 16 | बैटरी | बी | बी |
| 6 | J1939, CAN-H | सी | सी |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | जी | जी |
कभी-कभी,पिन असाइनमेंट या पिन आउट भी इस तरह हो सकता है (6 पिनकनेक्ट किया जाना है):
| OBD2 महिला | संकेत | J1939 महिला | J1939 पुरुष |
| 4 या 5 | जमीन | ए | ए |
| 16 | बैटरी | बी | बी |
| 6 | J1939, CAN-H | सी | सी |
| 14 | J1939, CAN-L | D | D |
| 12 | J1708-H | F | F |
| 13 | J1708-L | जी | जी |
6 तार केबल में J1708 लाइनों के लिए वायरिंग भी शामिल है। यदि आपको J1708 तारों की आवश्यकता नहीं है, तो आप J1708 केबलों के लिए वायरिंग भी शामिल कर सकते हैं।यह उन्हें कनेक्ट नहीं करने के लिए बेहतर है के रूप में कभी कभी जोड़ा लाइनों कुछ जीपीएस ट्रैकर्स के संचालन में हस्तक्षेप कर सकते हैं.
पिन असाइनमेंट या पिन आउट भी आपकी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
आवेदन
इस केबल का उपयोग कनेक्शन के लिए किया जाता हैटेलीमैटिक्स या फ्लीट प्रबंधन उपकरण जैसेजीपीएस ट्रैकर्स या ईएलडी वाणिज्यिक वाहनों के लिए जिन पर जे1939 9-पिन गोल ड्यूश पोर्ट हैं।
यह केबल OBD2 डायग्नोस्टिक डिवाइस या स्कैनर (उपयुक्त सॉफ्टवेयर के साथ) को गोल J1939 कनेक्टर से कनेक्ट करने की भी अनुमति देगा।ध्यान रखें कि अधिकांश ओबीडी2 सॉफ्टवेयर और स्कैनर पीआईडी पढ़ने पर आधारित हैं, जो एकल पैरामीटर हैं. J1939 एक पीजीएन आधारित प्रोटोकॉल है, जहां प्रत्येक पीजीएन में कई पैरामीटर होते हैं. आपके स्कैन टूल को पीजीएन को संभालने में सक्षम होना चाहिए यदि यह इस एडाप्टर के साथ काम करना है।
