उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| तार: | 20AWG, शुद्ध तांबा | J1939 महिला प्लग: | Deutsch HD16-9-1939S-P080 के बराबर |
|---|---|---|---|
| J1939 महिला प्लग का प्रकार: | टाइप 2 | J1939 पुरुष प्लग: | Deutsch HD10-9-1939P-P080 के समकक्ष |
| J1939 पुरुष प्लग का प्रकार: | टाइप 2 | Obd2 महिला प्लग: | केट टर्मिनलों के साथ |
| प्रमुखता देना: | j1939 ओबीडी2,j1939 से obd2 तक,j1939 पुरुष महिला से ओबीडी2 |
||

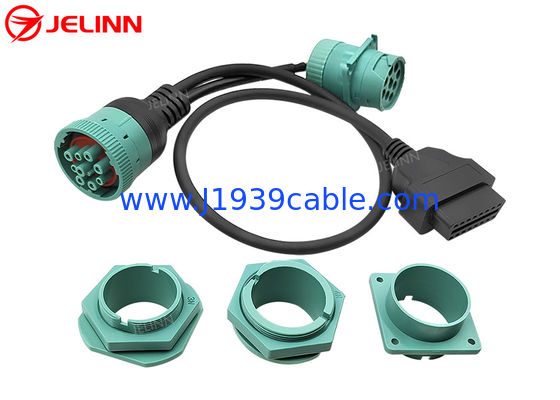

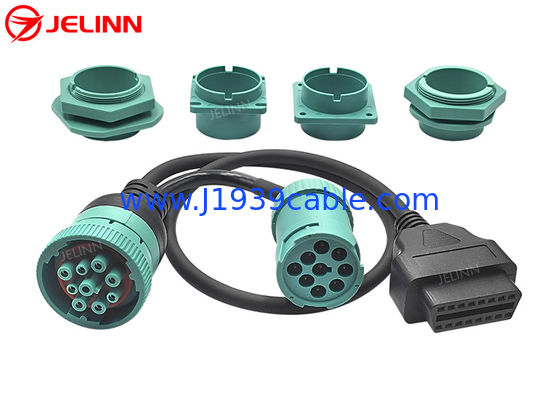

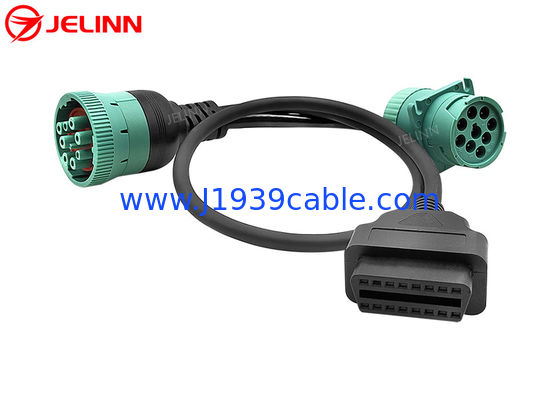

Deutsch J1939 पुरुष महिला से OBD 2 OBD2 कनेक्टर स्प्लिटर Y केबल

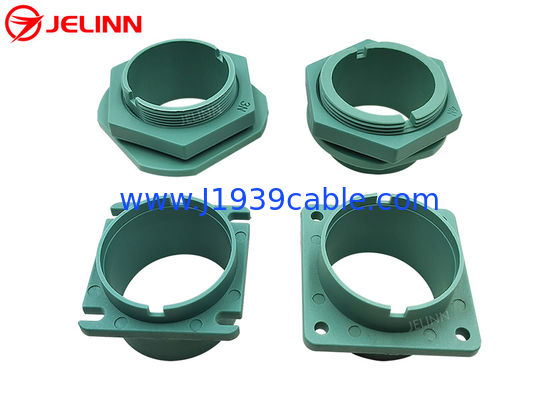

चार अलग-अलग पैनल माउंट ब्रैकेट के साथ
विनिर्देश
| J1939 महिला प्लग | जर्मन HD16-9-1939S-P080 के बराबर |
| महिला प्लग का प्रकार J1939 | प्रकार 2 |
| J1939 पुरुष प्लग | जर्मन HD10-9-1939P-P080 के बराबर |
| J1939 पुरुष प्लग का प्रकार | प्रकार 2 |
| ओबीडी2 महिला प्लग | केईटी टर्मिनलों के साथ |
| तार | 20AWG, शुद्ध तांबा |
| J1939 प्लग की सामग्री | PA66 + ग्लास फाइबर |
| ओबीडी2 ओबीडीआईआई प्लग की सामग्री | PA66 |
| पिन असाइनमेंट या पिन आउट | अनुकूलित |
| केबल की लंबाई | अनुकूलित |
| वारंटी | 1 वर्ष |
J1939 महिला और पुरुष प्लग के अंत को ओवरमोल्ड किया जा सकता है या नहीं,आपकी आवश्यकताओं के अनुसार।
J1939 मादा प्लग टाइप 2 है, इसलिए इसका पिन F पिन C और पिन J जैसे छोटे व्यास के साथ है। टाइप 2 J1939 मादा प्लग टाइप 1 या टाइप 2 J1939 पुरुष प्लग के साथ संगत हो सकते हैं।
ओबीडी2 महिला प्लग केईटी टर्मिनलों के साथ है जो ओबीडी2 महिला प्लग को अधिक सहनशील बनाते हैं।
पिन असाइनमेंट या पिन आउट
आम तौर पर, पिन असाइनमेंट या पिन आउट इस तरह होगा (4 पिन कनेक्ट करने के लिए):
| OBD2 महिला | संकेत | J1939 महिला | J1939 पुरुष |
| 5 | जमीन | ए | ए |
| 16 | बैटरी | बी | बी |
| 6 | J1939, CAN-H | सी | सी |
| 14 | J1939, CAN-L | D | D |
कभी-कभी,पिन असाइनमेंट या पिन आउट भी इस तरह हो सकता है (6 पिनकनेक्ट किया जाना है):
| OBD2 महिला | संकेत | J1939 महिला | J1939 पुरुष |
| 5 | जमीन | ए | ए |
| 16 | बैटरी | बी | बी |
| 6 | J1939, CAN-H | सी | सी |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | जी | जी |
6 तार केबल में J1708 लाइनों के लिए वायरिंग भी शामिल है। यदि आपको J1708 तारों की आवश्यकता नहीं है, तो आप J1708 केबलों के लिए वायरिंग भी शामिल कर सकते हैं।यह उन्हें कनेक्ट नहीं करने के लिए बेहतर है के रूप में कभी कभी जोड़ा लाइनों कुछ जीपीएस ट्रैकर्स के संचालन में हस्तक्षेप कर सकते हैं.
पिन असाइनमेंट या पिन आउट भी आपकी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
आवेदन
यह एक J1939 दौर Deutsch 9 पिन महिला कनेक्टर के बीच एक केबल है, एक J1939 Deutsch 9 पिन पुरुषकनेक्टर और एक OBD2 शैली 16-पिन कनेक्टर (महिला वाहन पक्ष - OBD2 परीक्षण कनेक्टर के साथ साथी) । J1939 +/- डेटा लाइनें CAN +/- लाइनों से जुड़ी होती हैं,और बिजली और जमीनी लाइनें भी जुड़ी हुई हैं.
आम अनुप्रयोग कनेक्ट करने के लिए हैटेलीमैटिक्स या फ्लीट प्रबंधन उपकरण जैसेजीपीएस ट्रैकर्स और ईएलडी एक वाहन है कि 9-पिन दौर Deutsch कनेक्टर है करने के लिए।
यह केबल OBD2 डायग्नोस्टिक डिवाइस या स्कैनर (उपयुक्त सॉफ्टवेयर के साथ) को गोल J1939 कनेक्टर से कनेक्ट करने की भी अनुमति देगा।ध्यान रखें कि अधिकांश ओबीडी2 सॉफ्टवेयर और स्कैनर पीआईडी पढ़ने पर आधारित हैं, जो एकल पैरामीटर हैं. J1939 एक पीजीएन आधारित प्रोटोकॉल है, जहां प्रत्येक पीजीएन में कई पैरामीटर होते हैं. यदि यह इस केबल के साथ काम करना है तो आपके स्कैन टूल को पीजीएन को संभालने में सक्षम होना चाहिए.
पूछताछ भेजना
यदि आपने हमारी वेबसाइट पर J1939, OBD2 या J1708 केबल, एडाप्टर या कनेक्टर नहीं पाए हैं या उनके लिए समय नहीं मिला है, तो हमें बताएं कि कौन सी J1939, OBD2 या J1708 केबल,एडाप्टर या कनेक्टर आप द्वारा की जरूरत हैपूछताछ भेजना(यदि आपके पास चित्र है, तो कृपया इसे जांच में संलग्न करें) हम किसी भी अनुकूलित भी कर सकते हैंआपके लिए J1939, OBD2 या J1708 केबल, एडाप्टर या कनेक्टर।
