उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| RP1226 पुरुष कनेक्टर: | आप्टिव 54201416 के बराबर | तार: | 20AWG, शुद्ध तांबा |
|---|---|---|---|
| J1939 महिला संदूक: | Deutsch HD10-9-1939P के समकक्ष | J1939 महिला प्लग का प्रकार: | श्रेणी 1 |
| परिक्षण: | 100% खुला, छोटा और मिस-वायर परीक्षण | पिन या टर्मिनल: | तांबा निकल चढ़ाना या सोना चढ़ाना के साथ |
| प्रमुखता देना: | RP1226 केबल,rp1226 से obd2,14 पिन rp1226 पुरुष से OBD2 |
||

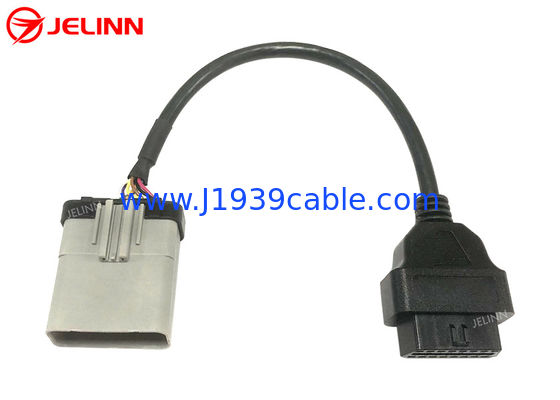

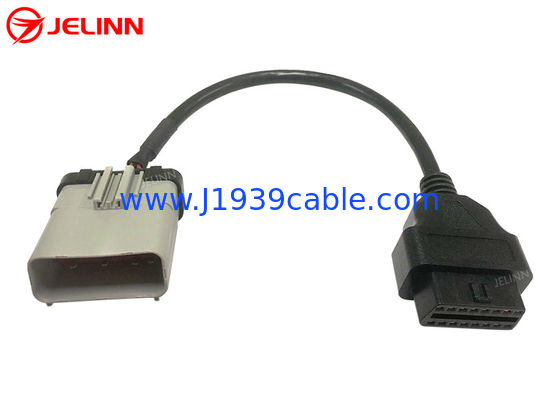

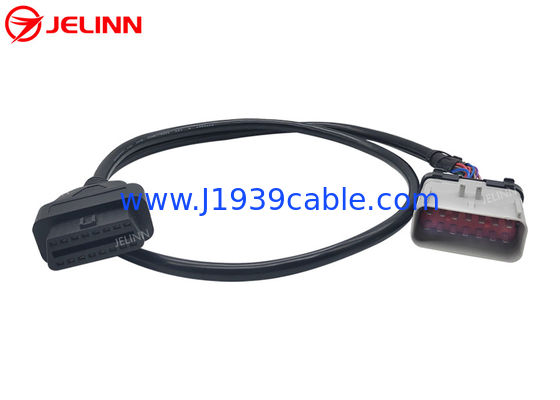

14 पिन RP1226 2019 और नए भारी ट्रकों के लिए पुरुष से OBD2 J1962 महिला केबल
उत्तरी अमेरिका में
विनिर्देश
| RP1226 पुरुष कनेक्टर | Aptiv 54201416 के बराबर |
| 9-पिन J1939 महिला कनेक्टर | जर्मन HD10-9-1939P के बराबर |
| 9-पिन J1939 महिला प्लग का प्रकार | प्रकार 1 |
| 9-पिन J1939 महिला प्लग का रंग | काला |
| तार | 20AWG, शुद्ध तांबा |
| RP1226 पुरुष कनेक्टर की सामग्री | PA66 + ग्लास फाइबर |
| सामग्री9-पिनJ1939 महिला प्लग | PA66 + ग्लास फाइबर |
| पिनआउट (वायरिंग आरेख) | अनुकूलित |
| केबल की लंबाई | अनुकूलित |
| पिन या टर्मिनल | निकेल या सोने के साथ लेपित तांबा |
| संपर्क प्रतिरोध | 3 ओम अधिकतम. |
| इन्सुलेशन प्रतिरोध | 5M ओम मिनट. |
| कार्य तापमान | -25°C ~ +85°C |
| परीक्षण | १००% खुला, संक्षिप्त और गलत तार परीक्षण |
| परीक्षण वोल्टेज | DC300V 5M ओम/10ms |
| वारंटी | 1 वर्ष |
पिनआउट (वायरिंग आरेख)
आम तौर पर, पिनआउट (वायरिंग आरेख) निम्नानुसार हो सकता है।
प्रत्येक कनेक्टर के 4 पिन वायर्ड हैं। केबल में 20AWG के 4 तार हैं।
| RP1226 पुरुष | संकेत | 9-पिन J1939 मादा |
| 8 | जमीन | ए |
| 1 | बैटरी शक्ति | बी |
| 2 | J1939, S-CAN उच्च | सी |
| 9 | J1939,S-CAN कम | D |
कभी-कभी,पिनआउट (वायरिंग आरेख) कर सकते हैंभी नीचे की तरह हो।
प्रत्येक कनेक्टर के 6 पिन वायर्ड हैं। केबल में 20AWG के 6 तार हैं।
| RP1226 पुरुष | संकेत | 9-पिन J1939 मादा |
| 8 | जमीन | ए |
| 1 | बैटरी | बी |
| 2 | J1939, S-CAN उच्च | सी |
| 9 | J1939,S-CAN कम | D |
| 6 | J1708, CAN उच्च | F |
| 13 | J1708, CAN कम | जी |
पिनआउट (वायरिंग आरेख)ग्राहकों की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है।
आवेदन
टीएमसी (एटीए की प्रौद्योगिकी और रखरखाव परिषद) अनुशंसित अभ्यास आरपी 1226 मैसेजिंग मानकीकरण के अनुसार, कुछ 2019 और नए भारी ट्रकों जैसे केनवर्थ, पीटरबिल्ट, वोल्वो,उत्तरी अमेरिका में मैक और फ्रेटलाइनर में डैशबोर्ड के पीछे ड्राइवर की तरफ केबिन में एक एक्सेसरी कनेक्टर से लैस हैंट्रक मालिक अधिक जानकारी के लिए कार बिल्डर मैनुअल की जाँच कर सकते हैं।
ईएलडी (इलेक्ट्रॉनिक लॉगिंग डिवाइस), टेलीमैटिक्स डिवाइस या अन्य आफ्टरमार्केट डिवाइस जिन्हें J1939, CAN या J1708 से डेटा की आवश्यकता होती है, को इस RP1226 एक्सेसरी कनेक्टर से जोड़ा जाना चाहिए। अन्यथा,कनेक्शन की गारंटी नहीं दी जा सकती है.
यदि 9-पिन J1939 पोर्ट वाले उपकरण को 14-पिन RP1226 एक्सेसरी कनेक्टर से लैस ट्रक से जोड़ने की आवश्यकता है, तो इस केबल की आवश्यकता होती है।
