उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| RP1226 पुरुष कनेक्टर: | आप्टिव 54201416 के बराबर | RP1226 महिला कनेक्टर: | आप्टिव 54201412 के बराबर |
|---|---|---|---|
| संपर्क टर्मिनलों: | तांबा निकल चढ़ाना या सोना चढ़ाना के साथ | संपर्क प्रतिरोध: | अधिकतम 3 ओम |
| इन्सुलेशन प्रतिरोध: | 5M ओम मिन | कार्य तापमान: | break |
| प्रमुखता देना: | RP1226 केबल,आरपी1226 वाई केबल,rp1226 14पिन y केबल |
||

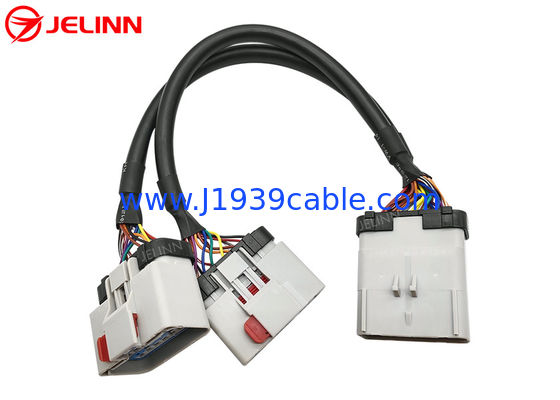

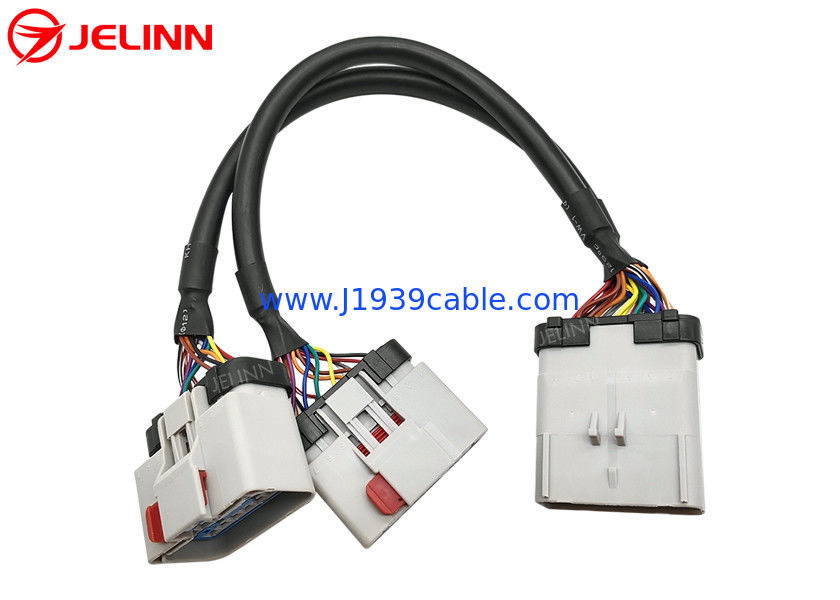

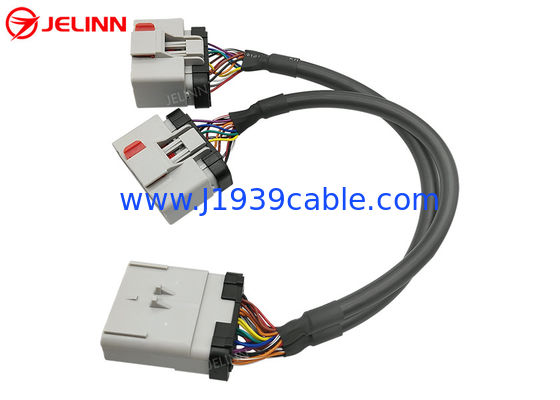

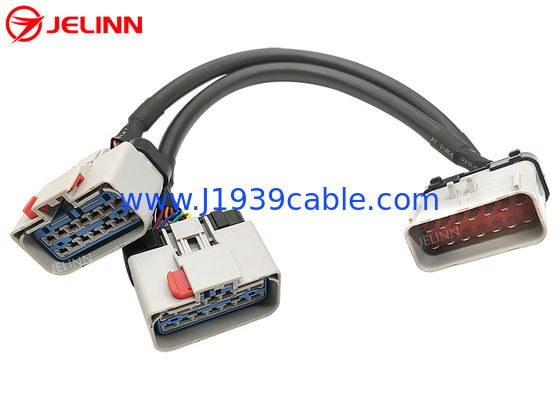

आरपी1226 14 पिन 14 पिन एक पुरुष से दो महिला स्प्लिटर वाई केबल
विनिर्देश
| RP1226 पुरुष कनेक्टर | Aptiv 54201416 के बराबर |
| RP1226 महिला कनेक्टर | Aptiv 54201412 के समकक्ष |
| OBD2 महिला कनेक्टर | मानक |
| तार | 20AWG, शुद्ध तांबा |
| RP1226 पुरुष कनेक्टर की सामग्री | PA66 + ग्लास फाइबर |
| सामग्रीOBD2 महिला कनेक्टर | PA66 + ग्लास फाइबर |
| पिनआउट (वायरिंग आरेख) | अनुकूलित |
| केबल की लंबाई | 33 सेमी (13 इंच) या अनुकूलित |
| पिन या टर्मिनल | निकेल या सोने के साथ लेपित तांबा |
| संपर्क प्रतिरोध | 3 ओम अधिकतम. |
| इन्सुलेशन प्रतिरोध | 5M ओम मिनट. |
| कार्य तापमान | −30°C ~ +100°C |
| परीक्षण | 100% खुला, छोटा और मिस-वायर परीक्षण |
| वारंटी | 1 वर्ष |
पिनआउट (वायरिंग आरेख)
आम तौर पर, पिनआउट (वायरिंग आरेख) निम्नानुसार हो सकता है।
आरपी1226 पुरुष कनेक्टर और आरपी1226 महिला कनेक्टर के बीच केबल हाथ पूरी तरह से वायर्ड हैं। इस केबल हाथ में 20AWG के 14 तार हैं।
OBD2 महिला कनेक्टर के 4 पिन वायर्ड हैं।आरपी1226 पुरुष कनेक्टर और ओबीडी2 महिला कनेक्टर के बीच केबल हाथ में 20AWG के 4 तार हैं।
| RP1226 पुरुष | RP1226 महिला | संकेत | OBD2 महिला |
| 8 | 8 | जमीन | 4 या 5 |
| 1 | 1 | बैटरी शक्ति | 16 |
| 2 | 2 | J1939, S-CAN उच्च | 6 |
| 9 | 9 | J1939,S-CAN कम | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
कभी-कभी,पिनआउट (वायरिंग आरेख) कर सकते हैंभी नीचे की तरह हो।
आरपी1226 पुरुष कनेक्टर और आरपी1226 महिला कनेक्टर के बीच केबल हाथ पूरी तरह से वायर्ड हैं। इस केबल हाथ में 20AWG के 14 तार हैं।
OBD2 महिला कनेक्टर के 6 पिन वायर्ड हैं।आरपी1226 पुरुष कनेक्टर और ओबीडी2 महिला कनेक्टर के बीच केबल हाथ में 20AWG के 6 तार हैं।
| RP1226 पुरुष | RP1226 महिला | संकेत | OBD2 महिला |
| 8 | 8 | जमीन | 4 या 5 |
| 1 | 1 | बैटरी | 16 |
| 2 | 2 | J1939, S-CAN उच्च | 6 |
| 9 | 9 | J1939,S-CAN कम | 14 |
| 6 | 6 | J1708, CAN उच्च | 12 |
| 13 | 13 | J1708, CAN कम | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
पिनआउट (वायरिंग आरेख)ग्राहकों की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है।
आवेदन
टीएमसी (एटीए की प्रौद्योगिकी और रखरखाव परिषद) अनुशंसित अभ्यास आरपी 1226 मैसेजिंग मानकीकरण के अनुसार, कुछ 2019 और नए भारी ट्रकों जैसे केनवर्थ, पीटरबिल्ट, वोल्वो,उत्तरी अमेरिका में मैक और फ्रेटलाइनर में डैशबोर्ड के पीछे ड्राइवर की तरफ केबिन में एक एक्सेसरी कनेक्टर से लैस हैंट्रक मालिक अधिक जानकारी के लिए कार बिल्डर मैनुअल की जाँच कर सकते हैं।
ईएलडी (इलेक्ट्रॉनिक लॉगिंग डिवाइस), टेलीमैटिक्स डिवाइस या अन्य आफ्टरमार्केट डिवाइस जिन्हें J1939, CAN या J1708 से डेटा की आवश्यकता होती है, को इस RP1226 एक्सेसरी कनेक्टर से जोड़ा जाना चाहिए। अन्यथा,कनेक्शन की गारंटी नहीं दी जा सकती है.
यदि आपके पास OBD2 16-पिन पोर्ट वाला उपकरण है और आप इसे 14-पिन RP1226 एक्सेसरी कनेक्टर से लैस ट्रक से कनेक्ट करना चाहते हैं, तो इस केबल की आवश्यकता है।
ट्रक में केवल एक RP1226 एक्सेसरी कनेक्टर है. यदि आप OBD2 डिवाइस कनेक्ट किया गया है के बाद उपलब्ध RP1226 एक्सेसरी कनेक्टर रखना चाहते हैं,यह स्प्लिटर वाई केबल एक अच्छा विकल्प है.
