उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| J1939 महिला सॉकेट: | Deutsch HD16-9-1939S-P080 के बराबर | J1939 महिला सॉकेट का प्रकार: | टाइप 2 |
|---|---|---|---|
| तार: | 20AWG, शुद्ध तांबा | कार्य तापमान: | −25 ℃ ~ ~ +85 ℃ |
| पिन या टर्मिनल: | तांबा, निकल-प्लेटेड या सोना-प्लेटेड | इन्सुलेशन प्रतिरोध: | 5M ओम मिनट. |
| प्रमुखता देना: | pt30 अग्नि उपकरण,pt30 उपकरण,ईएलडी केबल |
||

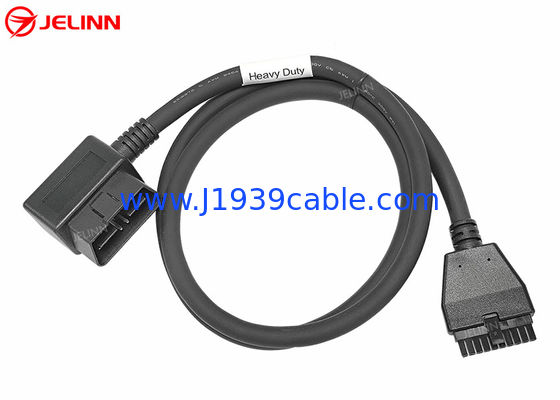

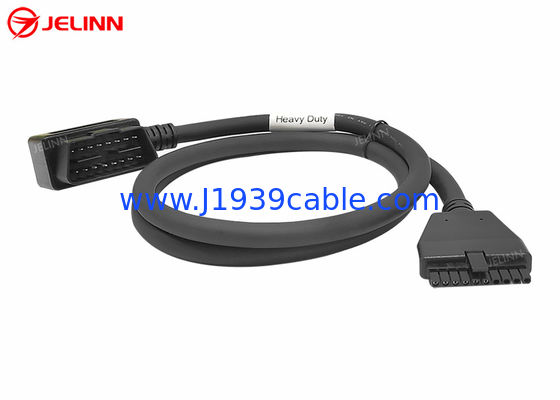

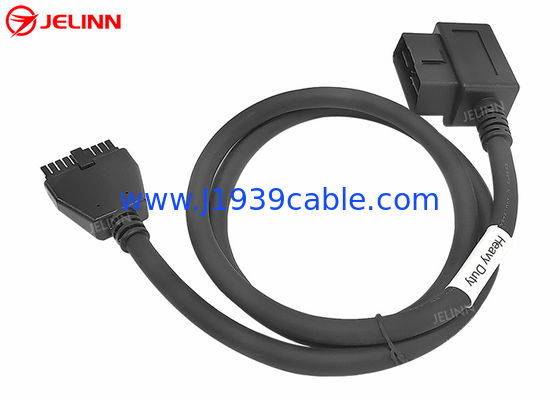

PT30 ELD डिवाइस केबल OBD2 OBDII J1962 केबल इलेक्ट्रॉनिक लॉगिंग डिवाइस
उत्तरी अमेरिका में वोल्वो या मैक ट्रक के लिए
विनिर्देश
| J1939 महिला सोकेट | जर्मन HD16-9-1939S-P080 के बराबर |
| J1939 महिला सॉकेट का प्रकार | प्रकार 2 |
| J1939 महिला सॉकेट का रंग | हरी |
| तार | 20AWG, शुद्ध तांबा |
| ओबीडी2 ओबीडीआईआई कनेक्टर की सामग्री | PA66 |
| J1939 महिला सॉकेट की सामग्री | PA66+ ग्लास फाइबर |
| केबल की लंबाई | अनुकूलित |
| पिन असाइनमेंट या पिनआउट | अनुकूलित |
| पिन या टर्मिनल | तांबा, निकेल या सोने से ढँका हुआ |
| संपर्क प्रतिरोध | 3 ओम अधिकतम. |
| इन्सुलेशन प्रतिरोध | 5M ओम मिनट. |
| कार्य तापमान | -25°C ~ +85°C |
| परीक्षण वोल्टेज | DC300V 5M ओम/10ms |
| परीक्षण | १००% खुला, संक्षिप्त और गलत तार परीक्षण |
| वारंटी | 12 महीने |
J1939जर्मन 9-पिनमहिला सॉकेट हरा है। J1939 के अंत में ओवरमोल्ड पीवीसी इंजेक्शनजर्मन 9-पिनमहिला सोकेट सही कोण 90 डिग्री है।
दजर्मन 9 पिनमहिला सॉकेट टाइप 2 है, इसलिए इसका पिन एफ छोटे व्यास के साथ पिन सी और पिन जे के रूप में है। टाइप 2 J1939 महिला सॉकेट टाइप 1 या टाइप 2 J1939 पुरुष कंटेनरों में डाला जा सकता है।
OBD2 महिला कनेक्टर में KET टर्मिनल हैं जो OBD2 महिला कनेक्टर को अधिक सहनशील बनाते हैं।
पिन असाइनमेंट या पिन आउट
आम तौर पर, पिन असाइनमेंट या पिनआउट इस तरह होगा (4 पिन कनेक्ट करने के लिए):
| OBD2 महिला | संकेत | J1939 महिला |
| 4 या 5 | जमीन | ए |
| 16 | बैटरी | बी |
| 6 | J1939, CAN-H | सी |
| 14 | J1939, CAN-L | D |
कभी-कभी,पिन असाइनमेंट या पिनआउट भी इस तरह हो सकता है (6 पिनकनेक्ट किया जाना है):
| OBD2 महिला | संकेत | J1939 महिला |
| 4 या 5 | जमीन | ए |
| 16 | बैटरी | बी |
| 6 | J1939, CAN-H | सी |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | जी |
कभी-कभी,पिन असाइनमेंट या पिनआउट भी इस तरह हो सकता है (6 पिनकनेक्ट किया जाना है):
| OBD2 महिला | संकेत | J1939 महिला |
| 4 या 5 | जमीन | ए |
| 16 | बैटरी | बी |
| 6 | J1939, CAN-H | सी |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | जी |
6 तार केबल में J1708 लाइनों के लिए वायरिंग भी शामिल है। यदि आपको J1708 तारों की आवश्यकता नहीं है,यह उन्हें कनेक्ट नहीं करने के लिए बेहतर है के रूप में कभी कभी जोड़ा लाइनों कुछ जीपीएस ट्रैकर्स के संचालन में हस्तक्षेप कर सकते हैं.
पिन असाइनमेंट या पिनआउट भी आपकी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
आवेदन
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)J1939 +/- डेटा लाइनें CAN +/- लाइनों से जुड़ी हुई हैं, और बिजली और ग्राउंड लाइनें भी जुड़ी हुई हैं।
आम अनुप्रयोग कनेक्ट करने के लिए हैटेलीमैटिक्स, फ्लीट प्रबंधन या ट्रकिंग प्रौद्योगिकी उपकरण जैसेजीपीएस ट्रैकर्स भारी शुल्क वाणिज्यिक वाहनों के लिए जिनके पास 9-पिन गोल ड्यूश कनेक्टर हैं। ट्रैकर को बिजली प्रदान करने के लिए बिजली की लाइनें उचित रूप से जुड़ी हुई हैं।
यह केबल भी एक OBD2 स्कैन उपकरण या एकदोष कोड रीडर(उपयुक्त सॉफ्टवेयर के साथ) गोल J1939 कनेक्टर से कनेक्ट करने के लिए। ध्यान रखें कि अधिकांश OBD2 सॉफ्टवेयर और स्कैनर पीआईडी पढ़ने पर आधारित हैं, जो एकल पैरामीटर हैं।J1939 एक PGN आधारित प्रोटोकॉल है, जहां प्रत्येक पीजीएन में कई पैरामीटर होते हैं। यदि यह इस केबल के साथ काम करना है तो आपके स्कैन टूल को पीजीएन को संभालने में सक्षम होना चाहिए।
