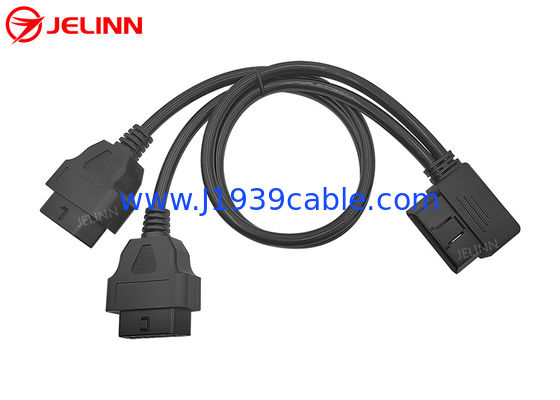

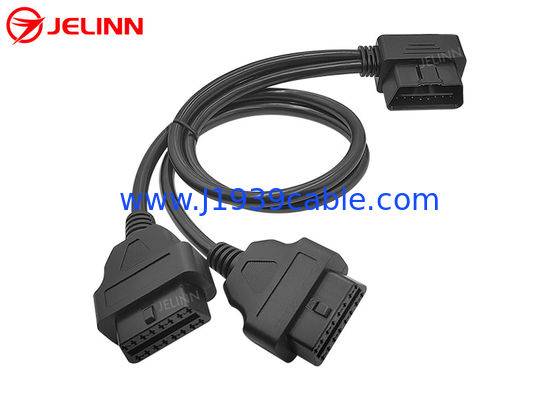

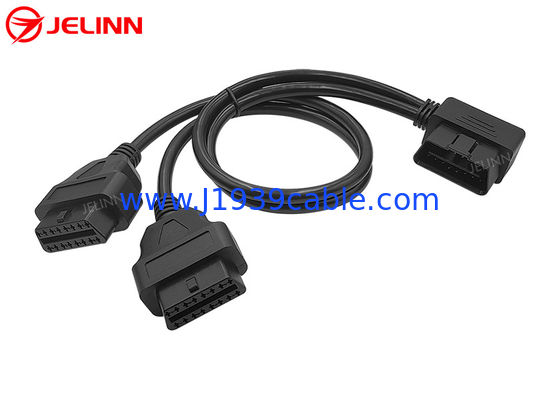

OBD2 OBDII 16 पिन समकोण पुरुष से दोहरी महिला गोल स्प्लिट Y केबल

OBD2 OBDII 16 पिन समकोण पुरुष से दोहरी महिला गोल स्प्लिट Y केबल

OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable
OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable

बड़ी छवि :  OBD2 OBDII 16 पिन समकोण पुरुष से दोहरी महिला गोल स्प्लिट Y केबल सबसे अच्छी कीमत

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OEM
प्रमाणन: RoHS
मॉडल संख्या: ओबीडी 2 ओबीडीआईआई
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 100 पीसी
मूल्य: Please email us for prices
पैकेजिंग विवरण: पीई बैग और फिर दफ़्ती
प्रसव के समय: 3-30 कार्य दिन
भुगतान शर्तें: टी / टी, पेनेनेर, वेस्टर्न यूनियन, पेपैल, एल / सी
आपूर्ति की क्षमता: प्रति माह 50,000 पीसी
विस्तृत उत्पाद विवरण
OBD2 पुरुष प्लग के पिन: तांबा, निकल चढ़ाया हुआ या सोना चढ़ाया हुआ; OBD2 महिला कनेक्टर के टर्मिनल: तांबा, निकल चढ़ाया हुआ या सोना चढ़ाया हुआ;
परिक्षण: 100% खुला, छोटा और मिस-वायर परीक्षण तार: 26AWG, शुद्ध तांबा
OBD2 पुरुष प्लग का ओवरमॉल्ड: समकोण 90-डिग्री overmolded भाग की सामग्री: पीवीसी
हाई लाइट:

obd2 splitter केबल

,

वाई कनेक्टर केबल

ओबीडी 2 ओबीडीआई 16 पिन दायां कोण पुरुष दोहरी महिला दौर स्प्लिट वाई केबल


विशिष्टता

ओबीडी 2 पुरुष प्लग मानक
ओबीडी 2 पुरुष प्लग के पिन तांबा, निकल चढ़ाया या सोना चढ़ाया
ओबीडी 2 पुरुष प्लग का ओवरमॉल्ड सही कोण 90 डिग्री
ओबीडी 2 महिला कनेक्टर मानक
ओबीडी 2 महिला कनेक्टर के टर्मिनल तांबा, निकल चढ़ाया या सोना चढ़ाया
ओबीडी 2 महिला कनेक्टर का ओवरमॉल्ड सीधे
Overmolded भाग की सामग्री पीवीसी
केबल आकार गोल
तार 26 एडब्ल्यूजी, शुद्ध तांबा
ओबीडी 2 नर और मादा कनेक्टर की सामग्री PA66
पिन असाइनमेंट या पिन आउट अनुकूलित
तार की लम्बाई अनुकूलित
संपर्क प्रतिरोध 3 ओम अधिकतम।
इन्सुलेशन प्रतिरोध 5 एम ओम मिनट
वर्किंग टेम्परेचर -25 ℃ ~ + 85 ℃
परिक्षण 100% खुला, छोटा और मिस-वायर परीक्षण
परीक्षण वोल्टेज डीसी 300 वी 5 एम ओम / 10 एमएमएस
गारंटी 1 साल


यह एक वाई केबल है जिसमें ओबीडी 2 पुरुष प्लग और दो ओबीडी 2 महिला कनेक्टर के 3 सिरों होते हैं।

ओबीडी 2 ओबीडीआईआई महिला कनेक्टर गुणवत्ता वाले टिकाऊ टर्मिनलों के साथ है, जो परीक्षण या नैदानिक ​​वातावरण के लिए अधिक उपयुक्त हैं जहां डिवाइस (ओबीडी 2 मादा कनेक्टर से जुड़े) को प्लग और अनप्लग किया जाता है।


16-पिन ओबीडी 2 ओबीडीआईआई महिला कनेक्टर के सिरों पर ओवरमोल्ड प्लास्टिक इंजेक्शन भाग केबल को सीधे बाहर निकाल देता है।


पिन असाइनमेंट या पिन आउट

पिन असाइनमेंट या पिन आउट इस तरह हो सकता है:

ओबीडी 2 पुरुष प्लग ओबीडी 2 महिला कनेक्टर 1 ओबीडी 2 महिला कनेक्टर 2
2 2 2
5 5 5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


इस पिन आउट के रूप में, दोनों गोल केबल्स में काले तारों को पिन 5 से जोड़ा जाता है। 8 पिन वायर्ड होते हैं, इसलिए दोनों दौर केबल्स में 26 एडब्ल्यूजी के 8 तार होते हैं।

पिन असाइनमेंट या पिन आउट भी इस तरह हो सकता है:

ओबीडी 2 पुरुष प्लग ओबीडी 2 महिला कनेक्टर 1 ओबीडी 2 महिला कनेक्टर 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
1 1 1 1 1 1
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


इस पिन आउट के रूप में, ओबीडी 2 ओबीडी नर और मादा कनेक्टर के सभी 16 पिन वायर्ड हैं, इसलिए दोनों दौर केबल्स में 26 एडब्ल्यूजी के 16 तार हैं।


आवेदन

इस वाई केबल का उपयोग टेलीमैटिक्स, एम 2 एम डिवाइस, आईओवी (वाहनों का इंटरनेट) डिवाइस, बेड़े प्रबंधन उपकरण, ओबीडी 2 जीपीएस ट्रैकर्स या कार प्रदर्शन ट्यूनिंग टूल्स को वाहनों के ओबीडी 2 मादा डायग्नोस्टिक बंदरगाहों से जोड़ने के लिए किया जाता है

प्रत्येक वाहन में केवल एक ओबीडी 2 महिला नैदानिक ​​बंदरगाह है। यदि आप एक वाहन में ओबीडी 2 पुरुष बंदरगाहों के साथ दो टेलीमैटिक्स या आईओवी उपकरणों को जोड़ना चाहते हैं, तो यह ओबीडी 2 ओबीडीआई पुरुष दोहरी महिला स्प्लिटर वाई केबल से ऐसा करने में मदद कर सकता है। यह वाई केबल मूल ओबीडी 2 मादा डायग्नोस्टिक पोर्ट को विभाजित करता है। वाहन में ओबीडी 2 मादा डायग्नोस्टिक पोर्ट में इस स्प्लिटर वाई केबल के ओबीडी 2 पुरुष प्लग डालें। जांचें कि टेलीमैटिक्स या आईओवी डिवाइस वाहन के वोल्टेज (12 वी या 24 वी) के साथ संगत हो सकते हैं या नहीं। क्या यह महत्वपूर्ण है! इंजन बंद करें और फिर इन दो टेलीमैटिक्स या आईओवी उपकरणों को क्रमशः दो ओबीडी 2 मादा कनेक्टर से कनेक्ट करें।

इस केबल का उपयोग ओबीडी 2 डायग्नोस्टिक डिवाइस या स्कैनर या गलती कोड पाठकों को जोड़ने के लिए भी किया जा सकता है


एक जांच भेज रहा है

यदि आपको ओबीडी 2 ओबीडीआईआई, 9-पिन जे 1 9 3 9 या 6-पिन जे 1708 केबल्स, एडाप्टर या कनेक्टर हमारी वेबसाइट में देखने के लिए समय नहीं मिला है, तो हमें यह बताने में संकोच न करें कि ओबीडी 2 ओबीडीआई, 9-पिन J1939 या 6-पिन J1708 केबल्स, एडेप्टर या कनेक्टर जिन्हें आपको एक जांच भेजकर चाहिए (यदि आपके पास कोई तस्वीर है, तो कृपया इसे जांच में संलग्न करें)। हम आपके लिए किसी ओबीडी 2 ओबीडीआईआई, 9-पिन जे 1 9 3 9 या 6-पिन जे 1708 केबल्स, एडाप्टर या कनेक्टर को भी कस्टमाइज़ कर सकते हैं।
