कार स्कैनर ओबीडी 2 वाई केबल, महिला बीएमडब्ल्यू डायग्नोस्टिक केबल OEM ओडीएम सेवा

कार स्कैनर ओबीडी 2 वाई केबल, महिला बीएमडब्ल्यू डायग्नोस्टिक केबल OEM ओडीएम सेवा

Car Scanner OBD2 Y Cable , Female BMW Diagnostic Cable OEM ODM Service
Car Scanner OBD2 Y Cable , Female BMW Diagnostic Cable OEM ODM Service Car Scanner OBD2 Y Cable , Female BMW Diagnostic Cable OEM ODM Service

बड़ी छवि :  कार स्कैनर ओबीडी 2 वाई केबल, महिला बीएमडब्ल्यू डायग्नोस्टिक केबल OEM ओडीएम सेवा सबसे अच्छी कीमत

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OEM
प्रमाणन: RoHS
मॉडल संख्या: ओबीडी 2 ओबीडीआईआई
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 100 पीसी
मूल्य: Please email us for prices
पैकेजिंग विवरण: पीई बैग और फिर दफ़्ती
प्रसव के समय: 3-30 कार्य दिन
भुगतान शर्तें: टी / टी, पेनेनेर, वेस्टर्न यूनियन, पेपैल, एल / सी
आपूर्ति की क्षमता: प्रति माह 50,000 पीसी
विस्तृत उत्पाद विवरण
ओबीडी 2 पुरुष प्लग के पिन: तांबा, निकल चढ़ाया या सोना चढ़ाया ओबीडी 2 महिला कनेक्टर के टर्मिनल: तांबा, निकल चढ़ाया या सोना चढ़ाया
बीएमडब्ल्यू ओबीडी 2 महिला कनेक्टर: मूल के बराबर सामान्य ओबीडी 2 महिला कनेक्टर: केईटी टर्मिनलों के साथ मानक
ओबीडी 2 पुरुष प्लग का ओवरमॉल्ड: सीधी ओबीडी 2 महिला कनेक्टर का ओवरमॉल्ड: सीधी
हाई लाइट:

obd2 splitter केबल

,

वाई splitter केबल

ओबीडी 2 ओबीडीआई पुरुष बीएमडब्ल्यू ओबीडी 2 महिला और ओबीडी 2 महिला स्प्लिटर वाई केबल


विशिष्टता

ओबीडी 2 पुरुष प्लग मानक
ओबीडी 2 पुरुष प्लग के पिन तांबा, निकल चढ़ाया या सोना चढ़ाया
ओबीडी 2 पुरुष प्लग का ओवरमॉल्ड सीधे
बीएमडब्ल्यू ओबीडी 2 महिला कनेक्टर मूल के बराबर
सामान्य ओबीडी 2 महिला कनेक्टर मानक
ओबीडी 2 महिला कनेक्टर के टर्मिनल केईटी ब्रांड, तांबा, निकल चढ़ाया या सोना चढ़ाया
ओबीडी 2 महिला कनेक्टर का ओवरमॉल्ड सीधे
Overmolded भाग की सामग्री पीवीसी
केबल आकार गोल
तार 26 एडब्ल्यूजी, शुद्ध तांबा
ओबीडी 2 नर और मादा कनेक्टर की सामग्री PA66
पिन असाइनमेंट या पिन आउट अनुकूलित
तार की लम्बाई अनुकूलित
संपर्क प्रतिरोध 3 ओम अधिकतम।
इन्सुलेशन प्रतिरोध 5 एम ओम मिनट
वर्किंग टेम्परेचर -25 ℃ ~ + 85 ℃
परिक्षण 100% खुला, छोटा और मिस-वायर परीक्षण
परीक्षण वोल्टेज डीसी 300 वी 5 एम ओम / 10 एमएमएस
गारंटी 1 साल

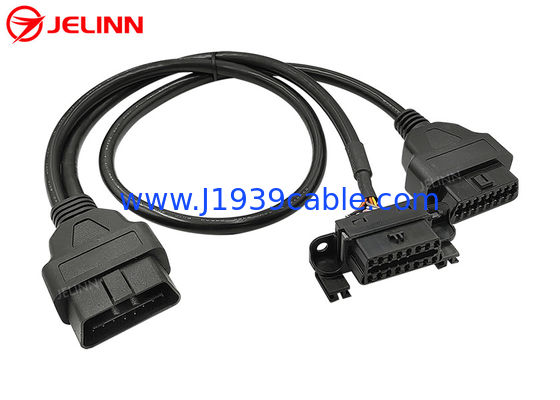

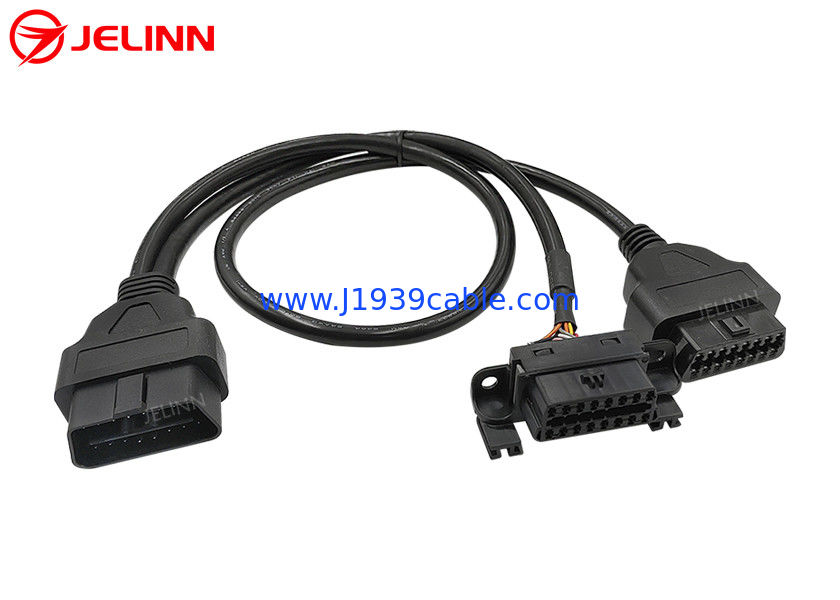

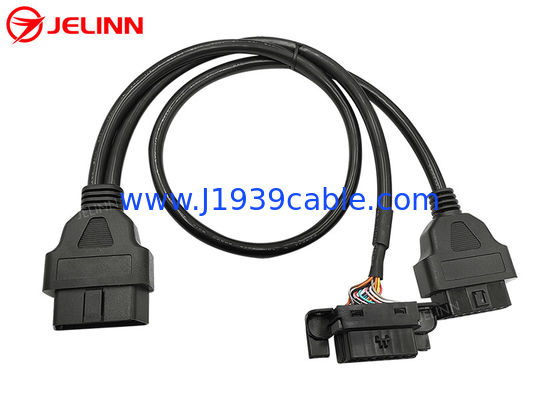

यह ओबीडी 2 पुरुष प्लग के 3 सिरों के साथ एक वाई केबल है, एक प्रतिस्थापन बीएमडब्ल्यू ओबीडी 2 मादा कनेक्टर और एक आम ओबीडी 2 महिला कनेक्टर।

आम ओबीडी 2 ओबीडीआई जे 1 9 62 महिला कनेक्टर गुणवत्ता वाले टिकाऊ केईटी टर्मिनलों के साथ है, जो परीक्षण या नैदानिक ​​वातावरण के लिए अधिक उपयुक्त है जहां डिवाइस प्लग किए जाते हैं और अक्सर अनप्लग होते हैं।


ओबीडी 2 ओबीडीआई पुरुष प्लग के बीच में बाफ्ले पर एक अंतर है। इस प्रकार के ओबीडी 2 पुरुष प्लग को 24 वी / 12 वी वाहनों के ओबीडी 2 मादा बंदरगाहों से जोड़ा जा सकता है।

16-पिन ओबीडी 2 ओबीडीआईआई मादा और पुरुष कनेक्टर के सिरों पर ओवरमोल्ड प्लास्टिक इंजेक्शन भाग केबल को सीधे बाहर निकाल देता है।


पिन असाइनमेंट या पिन आउट

पिन असाइनमेंट या पिन आउट इस तरह हो सकता है:

ओबीडी 2 पुरुष प्लग बीएमडब्ल्यू ओबीडी 2 महिला कनेक्टर आम ओबीडी 2 महिला कनेक्टर
1 1 /
2 2 2
3 3 /
4 + 5 4 + 5 4 + 5
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
1 1 1 1 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


इस पिन आउट के रूप में, ओबीडी 2 ओबीडीआईआई के पिन 4 और पिन 5 नर और मादा कनेक्टर एक छोटे तार के साथ जुड़े हुए हैं। मुख्य केबल में काली तार पिन 4 या पिन 5 से जुड़ा हुआ है। 9 पिन हैं, लेकिन केबल में ओबीडी 2 पुरुष प्लग से सामान्य ओबीडी 2 मादा कनेक्टर से केबल में 26 एडब्ल्यूजी के 8 तार हैं। बीबीडब्लू महिला कनेक्टर को ओबीडी 2 पुरुष प्लग के सभी 16 पिन वायर्ड हैं, इसलिए ओबीडी 2 पुरुष प्लग से बीएमडब्ल्यू ओबीडी 2 मादा कनेक्टर से केबल में 26 एडब्ल्यूजी के 16 तार हैं।

पिन असाइनमेंट या पिन आउट भी इस तरह हो सकता है:

ओबीडी 2 पुरुष प्लग बीएमडब्ल्यू ओबीडी 2 महिला कनेक्टर आम ओबीडी 2 महिला कनेक्टर
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
1 1 1 1 1 1
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


इस पिन आउट के रूप में, ओबीडी 2 ओबीडी नर और मादा कनेक्टर के सभी 16 पिन वायर्ड हैं, इसलिए दोनों दौर केबल्स में 26 एडब्ल्यूजी के 16 तार हैं।


आवेदन

इस वाई केबल का उपयोग टेलीमैटिक्स, आईओवी डिवाइस, बेड़े प्रबंधन उपकरण, ओबीडी 2 जीपीएस ट्रैकर्स, ईसीयू ट्यूनिंग टूल्स या कार प्रदर्शन ट्यूनिंग टूल्स को वाहनों के ओबीडी 2 मादा डायग्नोस्टिक बंदरगाहों से जोड़ने के लिए किया जाता है

यह ओबीडी 2 ओबीडीआई वाई केबल बंदरगाह स्थानांतरण या एकाधिक टेलीमैटिक्स या आईओवी उपकरणों के कनेक्शन की अनुमति देता है। यदि आवश्यक हो तो मूल बीएमडब्ल्यू ओबीडी 2 मादा डायग्नोस्टिक बंदरगाह को अपने मूल स्थान से उपकरण के साथ लें और फिर मूल बीएमडब्ल्यू ओबीडी 2 मादा डायग्नोस्टिक पोर्ट में इस ओबीडी 2 वाई केबल के अंत में ओबीडी 2 पुरुष प्लग डालें। वाई के अंत में बीएमडब्लू ओबीडी 2 मादा कनेक्टर को प्रतिस्थापित करें, कार में ओबीडी 2 मादा डायग्नोस्टिक पोर्ट के मूल स्थान पर वापस जाएं। फिर आप वाई सिरों के दूसरे छोर पर एक टेलीमैटिक्स या आईओवी डिवाइस को सामान्य ओबीडी 2 मादा कनेक्टर से कनेक्ट कर सकते हैं। आप किसी अन्य टेलीमैटिक्स या ट्यूनिंग डिवाइस को ओबीडी 2 मादा कनेक्टर से भी जोड़ सकते हैं जो मूल स्थान पर स्थापित किया गया था या भविष्य में डायग्नोस्टिक उपयोग के लिए यह ओबीडी 2 मादा कनेक्टर उपलब्ध है। यदि आप प्रतिस्थापन बीएमडब्लू ओबीडी 2 मादा कनेक्टर को छोड़ देते हैं और फिर सामान्य ओबीडी 2 मादा कनेक्टर से जुड़े टेलीमैटिक्स या आईओवी डिवाइस को छुपाते हैं, तो कोई भी नहीं जानता कि आपने पैनल खोलने के बिना इन उपकरणों को इंस्टॉल किया है।


एक जांच भेज रहा है

यदि आपको हमारी वेबसाइट में ओबीडी 2 ओबीडीआईआई, जे 1 9 3 9 या जे 1708 केबल्स, एडाप्टर या कनेक्टर देखने के लिए समय नहीं मिला है या नहीं, तो हमें यह बताने में संकोच न करें कि ओबीडी 2 ओबीडीआईआई, जे 1 9 3 9 या जे 1708 केबल्स, एडाप्टर या कनेक्टर क्या हैं एक जांच भेजकर आवश्यकता है (यदि आपके पास कोई तस्वीर है, तो कृपया इसे जांच में संलग्न करें)। हम आपके लिए किसी ओबीडी 2 ओबीडीआईआई, जे 1 9 3 9 या जे 1708 केबल्स, एडेप्टर या कनेक्टर को भी कस्टमाइज़ कर सकते हैं।
