होम उत्पादजे 1 9 3 9 केबल

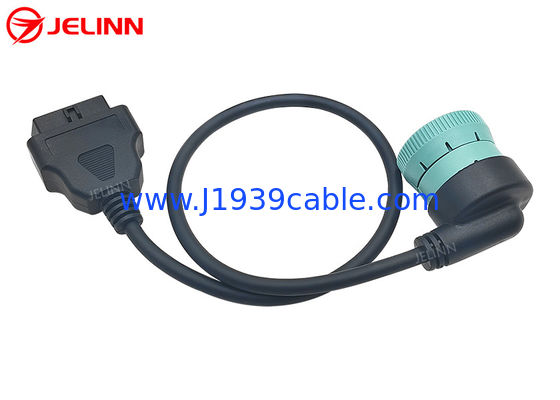

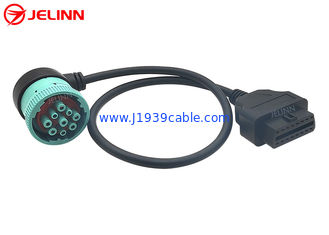

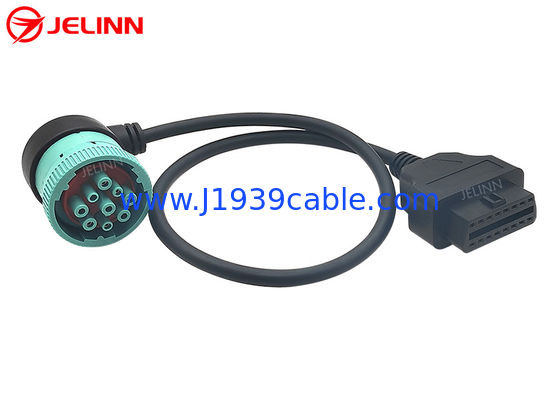

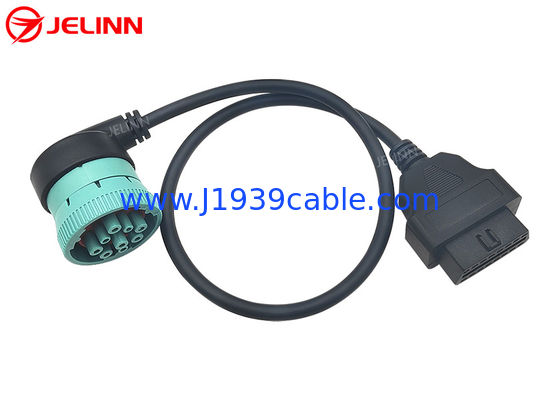

समकोण हरा J1939 Deutsch 9-पिन महिला से J1962 OBD2 16 पिन महिला केबल

समकोण हरा J1939 Deutsch 9-पिन महिला से J1962 OBD2 16 पिन महिला केबल

Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable
Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable

बड़ी छवि :  समकोण हरा J1939 Deutsch 9-पिन महिला से J1962 OBD2 16 पिन महिला केबल सबसे अच्छी कीमत

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OEM
प्रमाणन: RoHS
मॉडल संख्या: J1939
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 100 पीसी
मूल्य: Please email us for prices
पैकेजिंग विवरण: पीई बैग और फिर दफ़्ती
प्रसव के समय: 3-30 कार्य दिन
भुगतान शर्तें: टी / टी, पेनेनेर, वेस्टर्न यूनियन, पेपैल, एल / सी
आपूर्ति की क्षमता: प्रति माह 50,000 पीसी
विस्तृत उत्पाद विवरण
तार: 20AWG, शुद्ध तांबा पिन असाइनमेंट या पिन आउट: स्वनिर्धारित
J1939 महिला प्लग: Deutsch HD16-9-1939S-P080 . के बराबर J1939 महिला प्लग का प्रकार: टाइप 2
J1939 महिला प्लग का रंग: हरा वर्किंग टेम्परेचर: -25℃ ~ +85℃
हाई लाइट:

9 पिन deutsch केबल

,

9 पिन दौर केबल

दायां कोण ग्रीन जे 1 9 3 9 Deutsch 9-पिन महिला जे 1 9 62 ओबीडी 2 16 पिन महिला केबल

विशिष्टता

जे 1 9 3 9 महिला प्लग Deutsch HD16-9-1939S-P080 के बराबर
जे 1 9 3 9 महिला प्लग का प्रकार टाइप 2
जे 1 9 3 9 महिला प्लग का रंग हरा
तार 20 एडब्ल्यूजी, शुद्ध तांबा
जे 1 9 3 9 प्लग की सामग्री पीए 66 + ग्लास फाइबर
ओबीडी 2 ओबीडीआईआई प्लग की सामग्री PA66
पिन असाइनमेंट या पिन आउट अनुकूलित
तार की लम्बाई अनुकूलित
पिन या टर्मिनलों तांबा, निकल चढ़ाया या सोना चढ़ाया
संपर्क प्रतिरोध 3 ओम अधिकतम।
इन्सुलेशन प्रतिरोध 5 एम ओम मिनट
वर्किंग टेम्परेचर -25 ℃ ~ + 85 ℃
परिक्षण 100% खुला, छोटा और गलत तार परीक्षण
परीक्षण वोल्टेज डीसी 300 वी 5 एम ओम / 10 एमएमएस
गारंटी 1 साल

जे 1 9 3 9 Deutsch 9-पिन महिला प्लग हरा है। जे 1 9 3 9 मादा सॉकेट का अंत सही कोण 90 डिग्री है, जो टेलीमैटिक्स उपकरणों को जोड़ने और स्थापित करते समय कुछ जगह बचाने में मदद कर सकता है।

जे 1 9 3 9 ड्यूश 9 पिन मादा कनेक्टर टाइप 2 है, इसलिए इसका पिन एफ पिनल सी और जे टाइप 2 जे 1 9 3 9 ड्यूशनल 9 पिन मादा प्लग टाइप 1 या टाइप 2 जे 1 9 3 9 9 9 पिन पिन प्लग के साथ संगत हो सकता है




पिन असाइनमेंट या पिन आउट

आम तौर पर, पिन असाइनमेंट या पिन आउट इस तरह होगा (4 पिन कनेक्ट होने के लिए):

ओबीडी 2 मादा संकेत जे 1 9 3 9 महिला
5 भूमि
16 बैटरी बी
6 जे 1 9 3 9, कैन-एच सी
14 जे 1 9 3 9, कैन-एल डी


कभी-कभी, पिन असाइनमेंट या पिन आउट भी इस तरह हो सकता है ( कनेक्ट होने के लिए 6 पिन ):

ओबीडी 2 मादा संकेत जे 1 9 3 9 महिला
5 भूमि
16 बैटरी बी
6 जे 1 9 3 9, कैन-एच सी
14 जे 1 9 3 9, कैन-एल डी
2 J1708-एच एफ
10 J1708-एल जी

कभी-कभी, पिन असाइनमेंट या पिन आउट भी इस तरह हो सकता है ( कनेक्ट होने के लिए 6 पिन ):

ओबीडी 2 मादा संकेत जे 1 9 3 9 महिला
5 भूमि
16 बैटरी बी
6 जे 1 9 3 9, कैन-एच सी
14 जे 1 9 3 9, कैन-एल डी
12 J1708-एच एफ
13 J1708-एल जी


6-तार केबल में जे 1708 लाइनों के लिए वायरिंग भी शामिल है। यदि आपको जे 1708 तारों की आवश्यकता नहीं है, तो बेहतर है कि उन्हें कनेक्ट न करें क्योंकि कभी-कभी अतिरिक्त लाइनें कुछ जीपीएस ट्रैकर्स के संचालन में हस्तक्षेप कर सकती हैं।

पिन असाइनमेंट या पिन आउट को आपकी आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है।


आवेदन

यह जे 1 9 3 9 राउंड ड्यूशियस 9-पिन कनेक्टर (जे 1 9 3 9 वाहन के लिए टेस्ट उपकरण साइड-मेट्स) और ओबीडी 2 स्टाइल 16-पिन कनेक्टर (ओबीडी 2 टेस्ट कनेक्टर के साथ मादा वाहन साइड-मेट्स) के बीच एक केबल है। जे 1 9 3 9 +/- डेटा लाइनें सीएएन +/- लाइनों से जुड़ी हैं, और बिजली और ग्राउंड लाइन भी जुड़े हुए हैं।

आम आवेदन है कि टेलीमैटिक्स, बेड़े प्रबंधन या ट्रकिंग डिवाइस जैसे जीपीएस ट्रैकर्स को हेवी ड्यूटी वाणिज्यिक वाहनों से कनेक्ट करना है जिनमें 9-पिन दौर Deutsch कनेक्टर हैं। पावर लाइनों को पावर को शक्ति प्रदान करने के लिए उचित रूप से जुड़ा हुआ है।

यह केबल दौर जे 1 9 3 9 कनेक्टर से कनेक्ट करने के लिए ओबीडी 2 स्कैन टूल या एक उपयुक्त कोड रीडर (उपयुक्त सॉफ़्टवेयर के साथ) की अनुमति भी देगा ध्यान रखें कि अधिकांश ओबीडी 2 सॉफ्टवेयर और स्कैनर पीआईडी ​​पढ़ने पर आधारित होते हैं, जो सिंगल पैरामीटर होते हैं। जे 1 9 3 9 एक पीजीएन आधारित प्रोटोकॉल है, जहां प्रत्येक पीजीएन में कई पैरामीटर होते हैं। यदि आपका केबल इस केबल के साथ काम करना है तो आपका स्कैन टूल पीजीएन को संभालने में सक्षम होना चाहिए।
