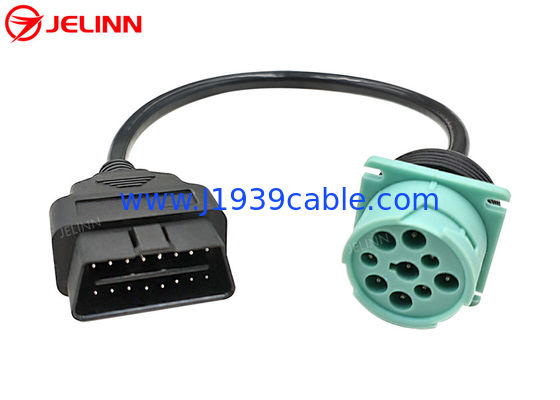

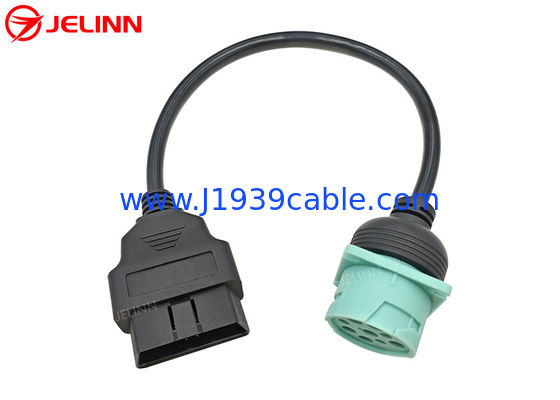

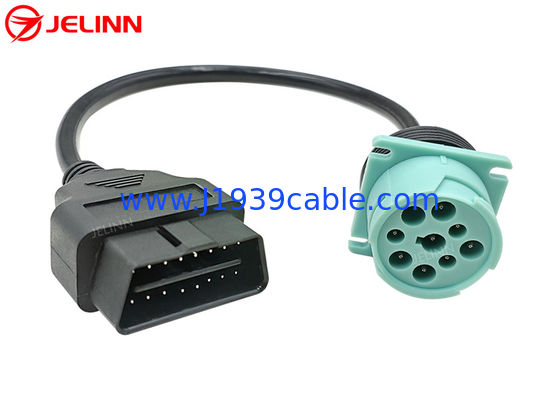

ग्रीन Deutsch 9 पिन J1939 पुरुष J1962 OBD2 OBDII 16 पिन पुरुष केबल
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| वायर: | 20AWG, शुद्ध तांबा | पिन असाइनमेंट या पिन आउट: | अनुकूलित |
|---|---|---|---|
| J1939 पुरुष पात्र: | Deutsch HD10-9-1939P-P080 . के बराबर | J1939 पुरुष प्लग का प्रकार: | टाइप 2 |
| परिक्षण: | 100% खुला, छोटा और मिस-वायर परीक्षण | परीक्षण वोल्टेज: | DC300V 5M ओम / 10ms |
| हाई लाइट: | 9 पिन से OBDII,J1939 पुरुष से OBD2 पुरुष,9 पिन deutsch J1939 पुरुष से obd पुरुष केबल |
||
ग्रीन Deutsch 9 पिन J1939 पुरुष J1962 OBD2 OBDII 16 पिन पुरुष केबल
विशिष्टता
| 9-पिन J1939 पुरुष कनेक्टर | Deutsch HD10-9-1939P-P080 के बराबर |
| 9-पिन J1939 पुरुष प्लग का प्रकार | टाइप 2 |
| 9-पिन J1939 पुरुष प्लग का रंग | हरा |
| तार | 20AWG, शुद्ध तांबा |
| 9-पिन J1939 पुरुष प्लग की सामग्री | PA66 + ग्लास फाइबर |
| OBD2 पुरुष प्लग की सामग्री | PA66 |
| पिन असाइनमेंट या पिन आउट | अनुकूलित |
| तार की लम्बाई | अनुकूलित |
| पिंस या टर्मिनल | तांबा, निकल चढ़ाया हुआ या सोना चढ़ाया हुआ |
| संपर्क प्रतिरोध | 3 ओम अधिकतम। |
| इन्सुलेशन प्रतिरोध | 5 एम ओम मिनट। |
| वर्किंग टेम्परेचर | −25 ℃ ~ + 85 ℃ |
| परिक्षण | 100% खुला, छोटा और गलत तार परीक्षण |
| परीक्षण वोल्टेज | DC300V 5M ओम / 10 मी |
| गारंटी | 1 साल |
हमने कनेक्टर्स, सॉकेट्स, प्लग और रिसेपल्स के प्लास्टिक मोल्ड्स बनाए। इन केबलों के निर्माण के लिए 20AWG शुद्ध तांबे की गुणवत्ता वाले तारों को लगाया जाता है। हम हमेशा उत्कृष्ट कनेक्टिविटी और स्थायित्व के साथ केबल बना सकते हैं।
आपकी आवश्यकताओं के अनुसार Deutsch 9-पिन J1939 पुरुष कनेक्टर का अंत ओवरमॉल्ड किया जा सकता है या नहीं। यदि छोर ओवरमोल्ड हो जाते हैं, तो केबल अधिक मजबूत और टिकाऊ होते हैं। यदि ओवरमॉल्ड नहीं किया जाता है, तो कीमत कम हो सकती है क्योंकि कच्चे माल और श्रम लागत बच जाती है।
इस केबल पर Deutsch 9 पिन पुरुष कनेक्टर टाइप 2 है, इसलिए इसका पिन एफ पिनर सी और पिन जे के रूप में छोटे व्यास के साथ है।
पिन असाइनमेंट या पिन आउट
सामान्यतया, पिन असाइनमेंट या पिन आउट इस तरह होगा (4 पिन जुड़ा हुआ):
| OBD2 पुरुष | संकेत | 9-पिन J1939 पुरुष |
| ४ या ५ | भूमि | ए |
| 16 | बैटरी | बी |
| 6 | जे १ ९ ३ ९, कैन-एच | सी |
| 14 | जे १ ९ ३ ९, कैन-एल | डी |
कभी-कभी, पिन असाइनमेंट या पिन आउट भी इस तरह हो सकता है (6 पिन जुड़े):
| OBD2 पुरुष | संकेत | 9-पिन J1939 पुरुष |
| ४ या ५ | भूमि | ए |
| 16 | बैटरी | बी |
| 6 | जे १ ९ ३ ९, कैन-एच | सी |
| 14 | जे १ ९ ३ ९, कैन-एल | डी |
| 2 | J1708-एच | एफ |
| 10 | J1708-एल | जी |
पिन असाइनमेंट या पिन आउट भी अपनी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। यदि अधिक पिनों को जोड़ने की कोई आवश्यकता नहीं है, तो हमारा सुझाव है कि हम आपको आवश्यक पिनों को कनेक्ट करें। यदि अधिक पिन जुड़े हुए हैं, तो केबल की कीमत अधिक होगी क्योंकि कच्चा माल और श्रम लागत अधिक होगी।
आवेदन
यह केबल 2013 में वॉल्वो और मैक ट्रकों पोस्ट पर पाए जाने वाले 16 पिन ओबीडी 2 स्टाइल डायग्नोस्टिक पोर्ट जैसे 8 या 9 पिन टाइप 2 डिवाइसों को ईएलडी (इलेक्ट्रॉनिक लॉगिंग डिवाइसेस) से जोड़ेगी, जिसमें डैश में ओबीडी- II 16 पिन पोर्ट है।
यदि आपके पास एक उपकरण है जिसे भारी ट्रकों पर गोल ग्रीन 9 पिन डायग्नोस्टिक्स पोर्ट में प्लग करने के लिए डिज़ाइन किया गया है, तो यह केबल आपके लिए उस डिवाइस को 2013 में पाए गए 16 पिन OBD2 प्रकार कनेक्टर और नए वोल्वो और मैक ट्रकों से कनेक्ट करने के लिए काम करेगा।
आप इस केबल के 16 पिन OBD2 पुरुष प्लग को अपने ट्रक के 16 पिन डायग्नोस्टिक्स पोर्ट से जोड़ सकते हैं। दूसरे छोर पर हरे रंग की 9 पिन फिर कुछ ईएलडी को स्वीकार करेगी जिनके पास 8 या 9 की स्थिति वाले प्लग हैं।
यह एडेप्टर केबल एक J1939 सुसज्जित वाहन जो एक मानक OBD2 स्टाइल कनेक्टर का उपयोग करता है, के साथ एक J1939 स्कैन टूल (एक वाहन पर गोल J1939 9-पिन डीच कनेक्टर में प्लग करने के लिए डिज़ाइन किया गया) की अनुमति देता है।
