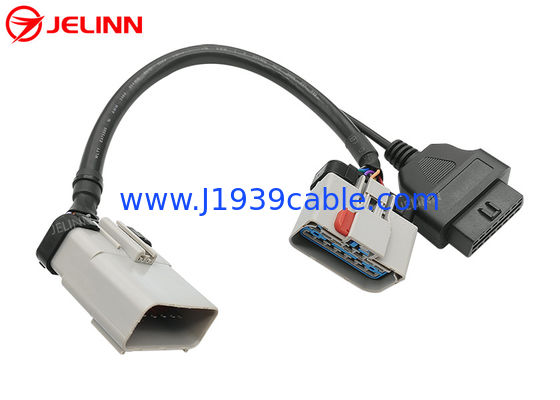

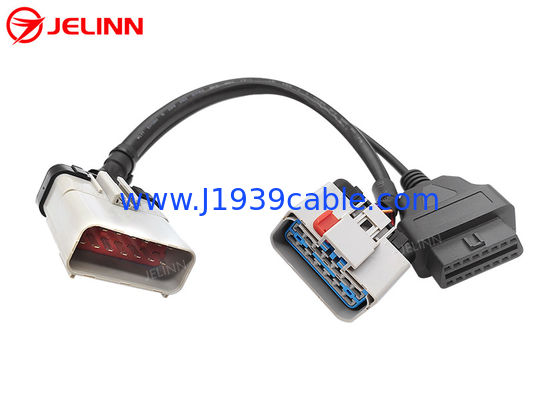

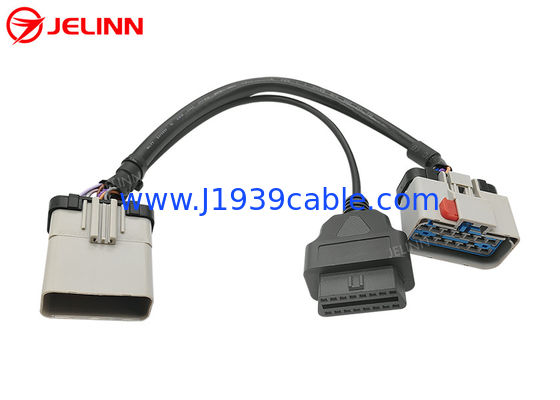

RP1226 ग्रे 14 पिन पुरुष से RP1226 महिला और 16 पिन OBD2 OBDII महिला स्प्लिटर Y केबल
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| RP1226 पुरुष कनेक्टर: | आप्टिव 54201416 के बराबर | RP1226 महिला कनेक्टर: | आप्टिव 54201412 के बराबर |
|---|---|---|---|
| संपर्क टर्मिनलों: | तांबा निकल चढ़ाना या सोना चढ़ाना के साथ | संपर्क प्रतिरोध: | अधिकतम 3 ओम |
| इन्सुलेशन प्रतिरोध: | 5M ओम मिन | वर्किंग टेम्परेचर: | break |
| हाई लाइट: | RP1226 से OBD2,RP1226 से OBD2 केबल,RP1226 से OBD2 Y केबल |
||
RP1226 ग्रे 14 पिन पुरुष से RP1226 महिला और 16 पिन OBD2 OBDII महिला स्प्लिटर Y केबल
विनिर्देश
| RP1226 पुरुष कनेक्टर | आप्टिव 54201416 के बराबर |
| RP1226 महिला कनेक्टर | आप्टिव 54201412 के बराबर |
| OBD2 महिला कनेक्टर | मानक |
| तार | 20AWG, शुद्ध तांबा |
| RP1226 पुरुष कनेक्टर की सामग्री | PA66 + ग्लास फाइबर |
| की सामग्रीOBD2 महिला कनेक्टर | PA66 + ग्लास फाइबर |
| पिनआउट (वायरिंग आरेख) | अनुकूलित |
| केबल लंबाई | 33 सेमी (13 इंच) या अनुकूलित |
| पिन या टर्मिनल | तांबा निकल चढ़ाना या सोना चढ़ाना के साथ |
| संपर्क प्रतिरोध | अधिकतम 3 ओम। |
| इन्सुलेशन प्रतिरोध | 5M ओम मिन। |
| वर्किंग टेम्परेचर | -30 ℃ ~ + 100 ℃ |
| परिक्षण | 100% खुला, छोटा और मिस-वायर परीक्षण |
| गारंटी | 1 साल |
पिनआउट (वायरिंग आरेख)
सामान्यतया, पिनआउट (वायरिंग आरेख) नीचे जैसा हो सकता है।
RP1226 पुरुष कनेक्टर और RP1226 महिला कनेक्टर के बीच केबल आर्म पूरी तरह से वायर्ड हैं।इस केबल आर्म में 20AWG के 14 तार होते हैं।
OBD2 महिला कनेक्टर के 4 पिन वायर्ड हैं।पूरी तरह से तारित हैं।RP1226 पुरुष कनेक्टर और OBD2 महिला कनेक्टर के बीच केबल आर्म में 20AWG के 4 तार हैं।
| RP1226 पुरुष | RP1226 महिला | संकेत | ओबीडी 2 महिला |
| 8 | 8 | मैदान | 4 या 5 |
| 1 | 1 | बैटरी की ताकत | 16 |
| 2 | 2 | J1939, S-CAN उच्च | 6 |
| 9 | 9 | J1939,एस-कैन कम | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 1 1 | 1 1 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
कभी-कभी,पिनआउट (वायरिंग आरेख) कर सकते हैंनीचे के रूप में भी हो।
RP1226 पुरुष कनेक्टर और RP1226 महिला कनेक्टर के बीच केबल आर्म पूरी तरह से वायर्ड हैं।इस केबल आर्म में 20AWG के 14 तार होते हैं।
OBD2 महिला कनेक्टर के 6 पिन वायर्ड हैं।पूरी तरह से तारित हैं।RP1226 पुरुष कनेक्टर और OBD2 महिला कनेक्टर के बीच केबल आर्म में 20AWG के 6 तार हैं।
| RP1226 पुरुष | RP1226 महिला | संकेत | ओबीडी 2 महिला |
| 8 | 8 | मैदान | 4 या 5 |
| 1 | 1 | बैटरी | 16 |
| 2 | 2 | J1939, S-CAN उच्च | 6 |
| 9 | 9 | J1939,एस-कैन कम | 14 |
| 6 | 6 | J1708, उच्च कर सकते हैं | 12 |
| 13 | 13 | J1708, कम कर सकते हैं | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 1 1 | 1 1 | ||
| 12 | 12 | ||
| 14 | 14 |
पिनआउट (वायरिंग आरेख)ग्राहकों की जरूरतों के अनुसार भी अनुकूलित किया जा सकता है।
आवेदन
टीएमसी (एटीए की प्रौद्योगिकी और रखरखाव परिषद) के अनुसार अनुशंसित अभ्यास RP1226 मैसेजिंग मानकीकरण, कुछ 2019 और उत्तरी अमेरिका में केनवर्थ, पीटरबिल्ट, वोल्वो, मैक और फ्रेटलाइनर जैसे नए भारी ट्रक ड्राइवर की तरफ कैब में एक्सेसरी कनेक्टर से लैस हैं। डैश के पीछे, फ़्यूज़ पैनल के पास।अधिक जानकारी के लिए ट्रक मालिक बॉडी बिल्डर मैनुअल देख सकता है।
ELD (इलेक्ट्रॉनिक लॉगिंग डिवाइस), टेलीमैटिक्स डिवाइस या अन्य आफ्टरमार्केट डिवाइस जिन्हें J1939, CAN या J1708 से डेटा की आवश्यकता होती है, उन्हें इस RP1226 एक्सेसरी कनेक्टर से जोड़ा जाना चाहिए।अन्यथा, कनेक्शन वारंट योग्य नहीं हो सकते हैं।
यदि आपके पास OBD2 16-पिन पोर्ट वाला एक उपकरण है और आप इसे 14-पिन RP1226 एक्सेसरी कनेक्टर से लैस ट्रक से जोड़ना चाहते हैं, तो इस केबल की आवश्यकता है।
ट्रक में केवल एक RP1226 एक्सेसरी कनेक्टर है।यदि आप OBD2 डिवाइस कनेक्ट होने के बाद RP1226 एक्सेसरी कनेक्टर को उपलब्ध रखना चाहते हैं, तो यह स्प्लिटर Y केबल एक अच्छा विकल्प है।
