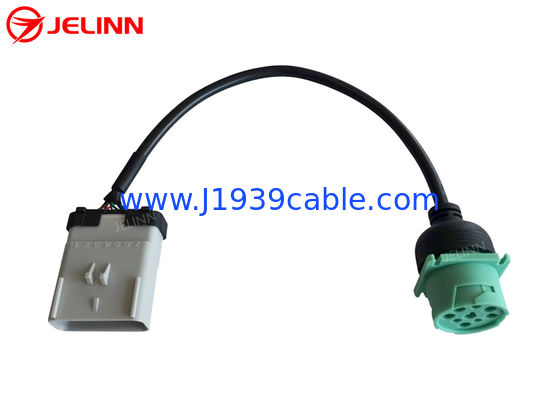

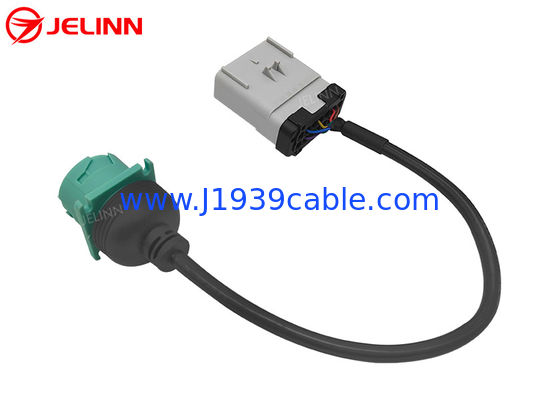

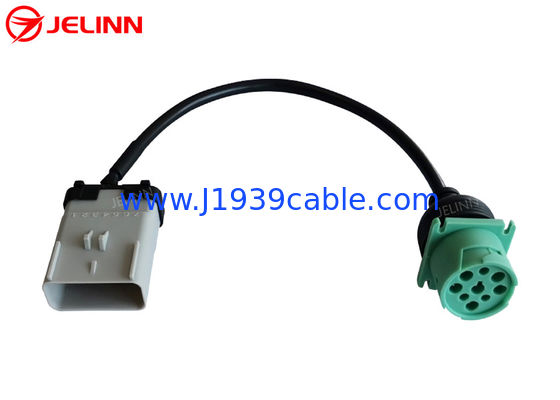

RP1226 ग्रे 14 पिन मेल टू ग्रीन टाइप 2 SAE Deutsch 9 पिन J1939 फीमेल ट्रक केबल
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| RP1226 पुरुष कनेक्टर: | आप्टिव 54201416 के बराबर | तार: | 20AWG, शुद्ध तांबा |
|---|---|---|---|
| J1939 महिला संदूक: | Deutsch HD10-9-1939P-P080 के समकक्ष | 9-पिन J1939 फीमेल प्लग का रंग: | हरा |
| पिन या टर्मिनल: | तांबा निकल चढ़ाना या सोना चढ़ाना के साथ | परीक्षण वोल्टेज: | DC300V 5M ओम / 10ms |
| हाई लाइट: | RP1226 से 9 पिन,RP1226 ELD केबल,RP1226 से J1939 |
||
RP1226 ग्रे 14 पिन मेल टू ग्रीन टाइप 2 SAE Deutsch 9 पिन J1939 फीमेल ट्रक केबल
विनिर्देश
| RP1226 पुरुष कनेक्टर | आप्टिव 54201416 के बराबर |
| 9-पिन J1939 महिला कनेक्टर | Deutsch HD10-9-1939P-P080 के समकक्ष |
| 9-पिन J1939 महिला प्लग का प्रकार | टाइप 2 |
| 9-पिन J1939 फीमेल प्लग का रंग | हरा |
| तार | 20AWG, शुद्ध तांबा |
| RP1226 पुरुष कनेक्टर की सामग्री | PA66 + ग्लास फाइबर |
| की सामग्री9-पिनJ1939 महिला प्लग | PA66 + ग्लास फाइबर |
| पिनआउट (वायरिंग आरेख) | अनुकूलित |
| केबल लंबाई | 30 सेमी (12 इंच) या अनुकूलित |
| पिन या टर्मिनल | तांबा निकल चढ़ाना या सोना चढ़ाना के साथ |
| संपर्क प्रतिरोध | अधिकतम 3 ओम। |
| इन्सुलेशन प्रतिरोध | 5M ओम मिन। |
| वर्किंग टेम्परेचर | -25 ℃ ~ + 85 ℃ |
| परिक्षण | 100% खुला, छोटा और मिस-वायर परीक्षण |
| परीक्षण वोल्टेज | DC300V 5M ओम / 10ms |
| गारंटी | 1 साल |
पिनआउट (वायरिंग आरेख)
सामान्यतया, पिनआउट (वायरिंग आरेख) नीचे जैसा हो सकता है।
प्रत्येक कनेक्टर के 4 पिन वायर्ड हैं।केबल में 20AWG के 4 तार होते हैं।
| RP1226 पुरुष | संकेत | 9 पिन J1939 महिला |
| 8 | मैदान | ए |
| 1 | बैटरी की ताकत | बी |
| 2 | J1939, S-CAN उच्च | सी |
| 9 | J1939,एस-कैन कम | डी |
कभी-कभी,पिनआउट (वायरिंग आरेख) कर सकते हैंनीचे के रूप में भी हो।
प्रत्येक कनेक्टर के 6 पिन वायर्ड हैं।केबल में 20AWG के 6 तार होते हैं।
| RP1226 पुरुष | संकेत | 9 पिन J1939 महिला |
| 8 | मैदान | ए |
| 1 | बैटरी | बी |
| 2 | J1939, S-CAN उच्च | सी |
| 9 | J1939,एस-कैन कम | डी |
| 6 | J1708, उच्च कर सकते हैं | एफ |
| 13 | J1708, कम कर सकते हैं | जी |
पिनआउट (वायरिंग आरेख)ग्राहकों की जरूरतों के अनुसार भी अनुकूलित किया जा सकता है।
आवेदन
टीएमसी (एटीए की प्रौद्योगिकी और रखरखाव परिषद) के अनुसार अनुशंसित अभ्यास RP1226 मैसेजिंग मानकीकरण, कुछ 2019 और उत्तरी अमेरिका में केनवर्थ, पीटरबिल्ट, वोल्वो, मैक और फ्रेटलाइनर जैसे नए भारी ट्रक ड्राइवर की तरफ कैब में एक्सेसरी कनेक्टर से लैस हैं। डैश के पीछे, फ़्यूज़ पैनल के पास।अधिक जानकारी के लिए ट्रक मालिक बॉडी बिल्डर मैनुअल देख सकता है।
ELD (इलेक्ट्रॉनिक लॉगिंग डिवाइस), टेलीमैटिक्स डिवाइस या अन्य आफ्टरमार्केट डिवाइस जिन्हें J1939, CAN या J1708 से डेटा की आवश्यकता होती है, उन्हें इस RP1226 एक्सेसरी कनेक्टर से जोड़ा जाना चाहिए।अन्यथा, कनेक्शन वारंट योग्य नहीं हो सकते हैं।
यदि आपके पास एक उपकरण है जो 9-पिन J1939 पोर्ट के साथ है और आप इसे 14-पिन RP1226 एक्सेसरी कनेक्टर से लैस ट्रक से जोड़ना चाहते हैं, तो आपको इस केबल का उपयोग करने की आवश्यकता है।
