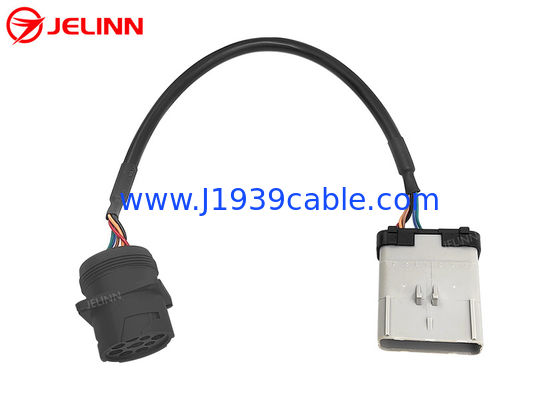

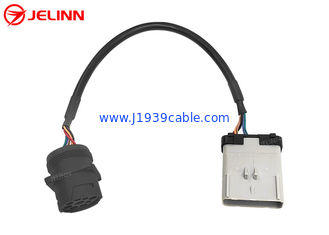

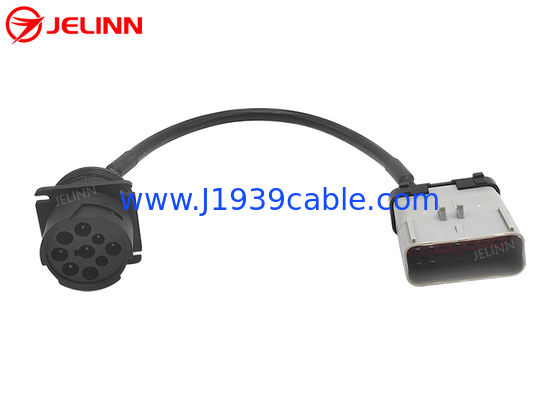

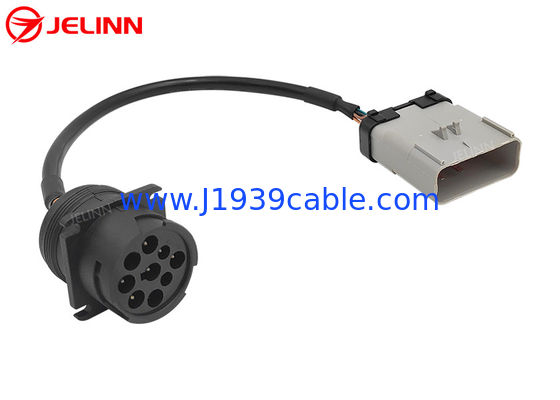

14 पिन RP1226 मेल टू ब्लैक टाइप 1 SAE Deutsch 9 पिन J1939 फीमेल ट्रक ELD केबल

14 पिन RP1226 मेल टू ब्लैक टाइप 1 SAE Deutsch 9 पिन J1939 फीमेल ट्रक ELD केबल

14 Pin RP1226 Male To Black Type 1 SAE Deutsch 9 Pin J1939 Female Truck ELD Cable
14 Pin RP1226 Male To Black Type 1 SAE Deutsch 9 Pin J1939 Female Truck ELD Cable 14 Pin RP1226 Male To Black Type 1 SAE Deutsch 9 Pin J1939 Female Truck ELD Cable

बड़ी छवि :  14 पिन RP1226 मेल टू ब्लैक टाइप 1 SAE Deutsch 9 पिन J1939 फीमेल ट्रक ELD केबल सबसे अच्छी कीमत

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OEM
प्रमाणन: RoHS
मॉडल संख्या: RP1226 से J1939
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 100 पीसी
मूल्य: Please email us for prices
पैकेजिंग विवरण: पीई बैग और फिर डिब्बों
प्रसव के समय: 3-30 कार्य दिवस
भुगतान शर्तें: टी/टी, Payoneer, वेस्टर्न यूनियन, पेपैल, एल/सी
आपूर्ति की क्षमता: प्रति माह 50,000 पीसी
विस्तृत उत्पाद विवरण
RP1226 पुरुष कनेक्टर: आप्टिव 54201416 के बराबर तार: 20AWG, शुद्ध तांबा
J1939 महिला संदूक: Deutsch HD10-9-1939P के समकक्ष J1939 महिला प्लग का प्रकार: श्रेणी 1
परिक्षण: 100% खुला, छोटा और मिस-वायर परीक्षण पिन या टर्मिनल: तांबा निकल चढ़ाना या सोना चढ़ाना के साथ
हाई लाइट:

RP1226 से 9 पिन

,

RP1226 ELD केबल

,

RP1226 से J1939

14 पिन RP1226 मेल टू ब्लैक टाइप 1 SAE Deutsch 9 पिन J1939 फीमेल ट्रक ELD केबल


विनिर्देश


RP1226 पुरुष कनेक्टर आप्टिव 54201416 के बराबर
9-पिन J1939 महिला कनेक्टर Deutsch HD10-9-1939P के समकक्ष
9-पिन J1939 महिला प्लग का प्रकार श्रेणी 1
9-पिन J1939 फीमेल प्लग का रंग काला
तार 20AWG, शुद्ध तांबा
RP1226 पुरुष कनेक्टर की सामग्री PA66 + ग्लास फाइबर
की सामग्री9-पिनJ1939 महिला प्लग PA66 + ग्लास फाइबर
पिनआउट (वायरिंग आरेख) अनुकूलित
केबल लंबाई अनुकूलित
पिन या टर्मिनल तांबा निकल चढ़ाना या सोना चढ़ाना के साथ
संपर्क प्रतिरोध अधिकतम 3 ओम।
इन्सुलेशन प्रतिरोध 5M ओम मिन।
वर्किंग टेम्परेचर -25 ℃ ~ + 85 ℃
परिक्षण 100% खुला, लघु और गलत तार परीक्षण
परीक्षण वोल्टेज DC300V 5M ओम / 10ms
गारंटी 1 साल




पिनआउट (वायरिंग आरेख)

सामान्यतया, पिनआउट (वायरिंग आरेख) नीचे जैसा हो सकता है।
प्रत्येक कनेक्टर के 4 पिन वायर्ड हैं।केबल में 20AWG के 4 तार होते हैं।


RP1226 पुरुष संकेत 9-पिन J1939 महिला
8 मैदान
1 बैटरी की ताकत बी
2 J1939, S-CAN उच्च सी
9 J1939,एस-कैन कम डी


कभी-कभी,पिनआउट (वायरिंग आरेख) कर सकते हैंनीचे के रूप में भी हो।
प्रत्येक कनेक्टर के 6 पिन वायर्ड हैं।केबल में 20AWG के 6 तार होते हैं।


RP1226 पुरुष संकेत 9-पिन J1939 महिला
8 मैदान
1 बैटरी बी
2 J1939, S-CAN उच्च सी
9 J1939,एस-कैन कम डी
6 J1708, उच्च कर सकते हैं एफ
13 J1708, कम कर सकते हैं जी



पिनआउट (वायरिंग आरेख)
ग्राहकों की जरूरतों के अनुसार भी अनुकूलित किया जा सकता है।


आवेदन

टीएमसी (एटीए की प्रौद्योगिकी और रखरखाव परिषद) के अनुसार अनुशंसित अभ्यास RP1226 मैसेजिंग मानकीकरण, कुछ 2019 और उत्तरी अमेरिका में केनवर्थ, पीटरबिल्ट, वोल्वो, मैक और फ्रेटलाइनर जैसे नए भारी ट्रक ड्राइवर की तरफ कैब में एक्सेसरी कनेक्टर से लैस हैं। डैश के पीछे, फ़्यूज़ पैनल के पास।अधिक जानकारी के लिए ट्रक मालिक बॉडी बिल्डर मैनुअल देख सकता है।

ELD (इलेक्ट्रॉनिक लॉगिंग डिवाइस), टेलीमैटिक्स डिवाइस या अन्य आफ्टरमार्केट डिवाइस जिन्हें J1939, CAN या J1708 से डेटा की आवश्यकता होती है, उन्हें इस RP1226 एक्सेसरी कनेक्टर से जोड़ा जाना चाहिए।अन्यथा, कनेक्शन वारंट योग्य नहीं हो सकते हैं।

यदि 14-पिन RP1226 एक्सेसरी कनेक्टर से लैस ट्रक से कनेक्ट करने के लिए 9-पिन J1939 पोर्ट वाले डिवाइस की आवश्यकता होती है, तो इस केबल की आवश्यकता होती है।
