एक्सटेंशन Obd2 स्कैनर केबल / Obd एडाप्टर केबल फ्लैट रिबन आकार

एक्सटेंशन Obd2 स्कैनर केबल / Obd एडाप्टर केबल फ्लैट रिबन आकार

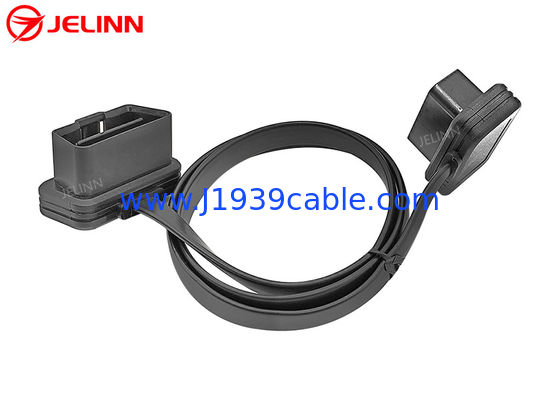

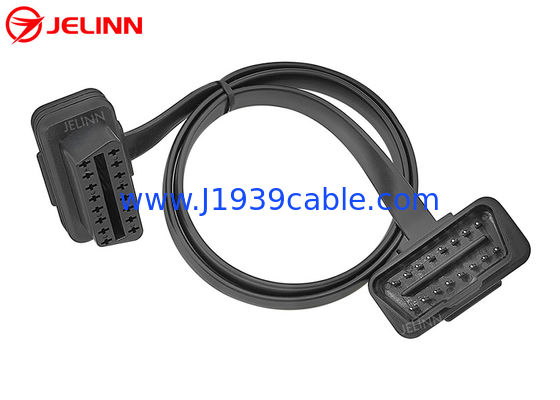

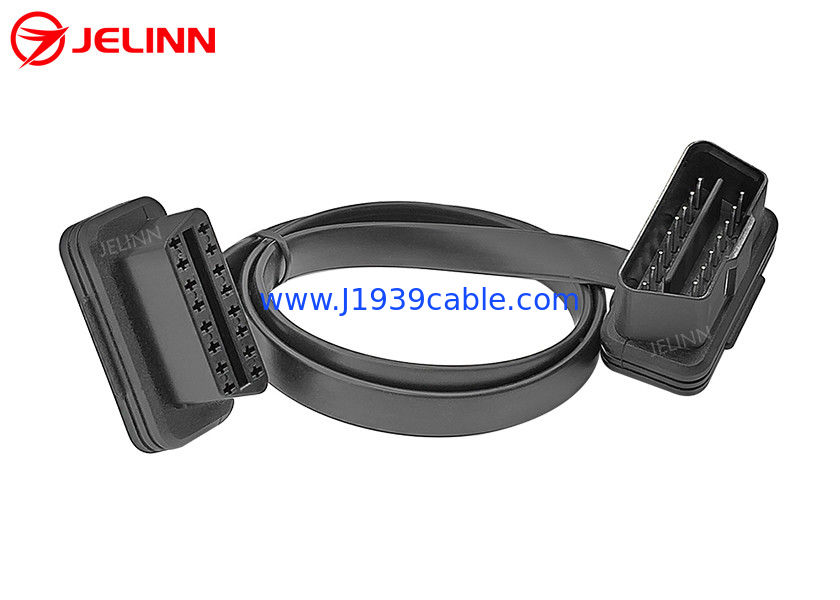

OBD2 OBDII 16-Pin J1962 Right Angle Male to Female Extension Flat Cable
OBD2 OBDII 16-Pin J1962 Right Angle Male to Female Extension Flat Cable OBD2 OBDII 16-Pin J1962 Right Angle Male to Female Extension Flat Cable

बड़ी छवि :  एक्सटेंशन Obd2 स्कैनर केबल / Obd एडाप्टर केबल फ्लैट रिबन आकार सबसे अच्छी कीमत

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OEM
प्रमाणन: RoHS
मॉडल संख्या: ओबीडी 2 ओबीडीआईआई
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 100 पीसी
मूल्य: Please email us for prices
पैकेजिंग विवरण: पीई बैग और फिर दफ़्ती
प्रसव के समय: 3-30 कार्य दिन
भुगतान शर्तें: टी / टी, पेनेनेर, वेस्टर्न यूनियन, पेपैल, एल / सी
आपूर्ति की क्षमता: प्रति माह 50,000 पीसी
विस्तृत उत्पाद विवरण
पिन या टर्मिनल: तांबा, निकल चढ़ाया हुआ या सोना चढ़ाया हुआ; केबल आकार: सपाट रिबन
इन्सुलेशन प्रतिरोध: 5M ओम मिन। तार: 26AWG, शुद्ध तांबा
हाई लाइट:

obd2 केबल

,

obd ii एडाप्टर केबल के माध्यम से गुजरता है

OBD2 OBDII 16-पिन J1962 समकोण पुरुष से महिला एक्सटेंशन फ्लैट केबल


विनिर्देश


OBD2 पुरुष प्लग मानक
OBD2 पुरुष प्लग का ओवरमॉल्ड स्लिम डिजाइन, समकोण 90-डिग्री
OBD2 महिला कनेक्टर मानक
OBD2 महिला कनेक्टर का ओवरमॉल्ड स्लिम डिजाइन, समकोण 90-डिग्री
overmolded भाग की सामग्री पीवीसी
केबल आकार सपाट, पतला
वायर 26AWG, शुद्ध तांबा
OBD2 पुरुष और महिला कनेक्टर्स की सामग्री PA66
पिन असाइनमेंट या पिन आउट अनुकूलित
तार की लम्बाई अनुकूलित
OBD2 पुरुष प्लग के पिन तांबा, निकल चढ़ाया हुआ या सोना चढ़ाया हुआ;
OBD2 महिला कनेक्टर के टर्मिनल तांबा, निकल चढ़ाया हुआ या सोना चढ़ाया हुआ;
संपर्क प्रतिरोध 3 ओम मैक्स।
इन्सुलेशन प्रतिरोध 5M ओम मिन।
वर्किंग टेम्परेचर -25℃ ~ +85℃
परिक्षण 100% खुला, छोटा और गलत तार परीक्षण
परीक्षण वोल्टेज DC300V 5M ओम / 10ms
गारंटी 1 वर्ष


हमने OBD2 OBDII OBD कनेक्टर और प्लग के प्लास्टिक मोल्ड बनाए।इन केबलों के निर्माण के लिए 24AWG या 26AWG शुद्ध तांबे की गुणवत्ता वाले तार लगाए जाते हैं।हम हमेशा उत्कृष्ट कनेक्टिविटी और स्थायित्व के साथ केबल बना सकते हैं।

हम OBD2 OBDII महिला और पुरुष कनेक्टर के सिरों के लिए अलग-अलग ओवरमॉल्ड बना सकते हैं।यदि आपको OBD2 OBDII महिला और पुरुष कनेक्टर के सिरों पर ओवरमॉल्ड पसंद नहीं है जैसा कि चित्रों में दिखाया गया है या आप अपनी कंपनी के लोगो के साथ अपना खुद का ओवरमॉल्ड करना चाहते हैं या आपके पास विशेष एप्लिकेशन आवश्यकताएं हैं, तो हम कर सकते हैं और हमारे पास क्षमता है उचित शुल्क के साथ आपके लिए एक नया ओवरमॉल्ड बनाने के लिए।इसके अलावा, हम इसे तब तक मुफ्त में भी बना सकते हैं जब तक कि ऑर्डर की मात्रा 5000 पीसी या उससे अधिक हो।



एक्सटेंशन Obd2 स्कैनर केबल / Obd एडाप्टर केबल फ्लैट रिबन आकार 0


पिन असाइनमेंट या पिन आउट

पिन असाइनमेंट या पिन आउट इस तरह हो सकता है:



OBD2 पुरुष प्लग OBD2 महिला कनेक्टर
2 2
4+5 4+5
6 6
7 7
10 10
14 14
15 15
16 16


इस पिन आउट के रूप में, OBD2 OBDII पुरुष और महिला कनेक्टर के पिन 4 और पिन 5 एक छोटे तार से जुड़े हुए हैं।मेन केबल में ब्लैक वायर पिन 4 या पिन 5 से जुड़ा होता है। 9 पिन वायर्ड होते हैं, लेकिन मेन केबल में 26AWG के 8 वायर होते हैं।

पिन असाइनमेंट या पिन आउट भी इस तरह हो सकता है:


OBD2 पुरुष प्लग OBD2 महिला कनेक्टर
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
10 10
1 1 1 1
12 12
१३ १३
14 14
15 15
16 16


इस पिन आउट के रूप में, OBD2 पुरुष और महिला कनेक्टर के सभी 16 पिन वायर्ड हैं, इसलिए मुख्य केबल में 26AWG के 16 तार हैं।

पिन असाइनमेंट या पिन आउट को आपकी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।यदि अधिक पिनों को जोड़ने की कोई आवश्यकता नहीं है, तो हमारा सुझाव है कि हम आपको आवश्यक आवश्यक पिनों को केवल कनेक्ट करें और कीमत कम हो सकती है क्योंकि कच्चा माल और श्रम लागत कम है।


आवेदन

इस OBD2 पुरुष से महिला एक्सटेंशन केबल का उपयोग कनेक्ट करने के लिए किया जाता है टेलीमैटिक्स, IoV डिवाइस, फ्लीट मैनेजमेंट डिवाइस, OBD2 GPS ट्रैकर्स, OBD2 CAN प्रोग्रामिंग टूल्स, ECU ट्यूनिंग टूल्स या कार परफॉर्मेंस ट्यूनिंग टूल्स टू व्हीकल्स 16-पिन OBD2 फीमेल पोर्ट्स।



कुछ कारों में, OBD2 OBDII महिला डायग्नोस्टिक पोर्ट ढक्कन से ढके होते हैं।यदि आप कुछ OBD2 टेलीमैटिक्स या IoV उपकरणों को इन कारों में OBD2 OBDII महिला डायग्नोस्टिक पोर्ट से कनेक्ट और इंस्टॉल करना चाहते हैं, तो यह केबल इस एप्लिकेशन के लिए एकदम सही है।16-पिन OBD2 OBDII महिला और पुरुष कनेक्टर के सिरों पर ओवरमॉल्ड प्लास्टिक इंजेक्शन वाला हिस्सा केबल को 90-डिग्री के समकोण पर बाहर लाता है।ओवरमॉल्ड स्लिम डिजाइन के साथ है और केबल फ्लैट और पतली है।ये सुविधाएँ इन कारों में OBD2 OBDII महिला डायग्नोस्टिक पोर्ट से इस प्रकार के OBD2 टेलीमैटिक्स या IoV उपकरणों को कनेक्ट और इंस्टॉल करना आसान बनाती हैं।इसके अलावा, हम एक ओवरमॉल्ड भी बना सकते हैं जो ओबीडी 2 पुरुष प्लग की कुल मोटाई बनाता है (हमारे पास दुनिया में सबसे पतला ओबीडी 2 पुरुष प्लग, सबसे पतला और मानक ओबीडी 2 पुरुष प्लग है) केवल 1 9 मिमी ओवरमोल्ड करने के बाद।ओवरमॉल्डिंग के बाद 19 मिमी के इस OBD2 पुरुष प्लग को वोक्सवैगन कैडी सहित अधिकांश कारों में OBD2 OBDII महिला डायग्नोस्टिक पोर्ट में डाला जा सकता है।

यह केबल OBD2 डायग्नोस्टिक डिवाइस या स्कैनर को भी कनेक्ट कर सकती है या गलती कोड पाठक (उपयुक्त सॉफ्टवेयर के साथ) to कारों में OBD2 महिला बंदरगाह, मुख्य रूप से नैदानिक ​​​​उद्देश्यों के लिए।


जांच भेज रहा है

यदि आपको हमारी वेबसाइट में OBD2, 9-पिन J1939 या 6-पिन J1708 केबल, एडेप्टर या कनेक्टर देखने का समय नहीं मिला है या नहीं मिला है, तो बेझिझक हमें बताएं कि OBD2, 9-Pin J1939 या 6-पिन J1708 केबल, एडेप्टर या कनेक्टर जिनकी आपको आवश्यकता है एक जांच भेज रहा है(यदि आपके पास कोई चित्र है, तो कृपया इसे पूछताछ में संलग्न करें)।हम किसी भी OBD2, 9-Pin J1939 . को भी अनुकूलित कर सकते हैं या आपके लिए 6-पिन J1708 केबल, एडेप्टर या कनेक्टर।
