टाइप 2 स्प्लिट वाई 9 पिन Deutsch केबल पिनआउट अनुकूलित के साथ उत्कृष्ट कनेक्टिविटी टाइप करें

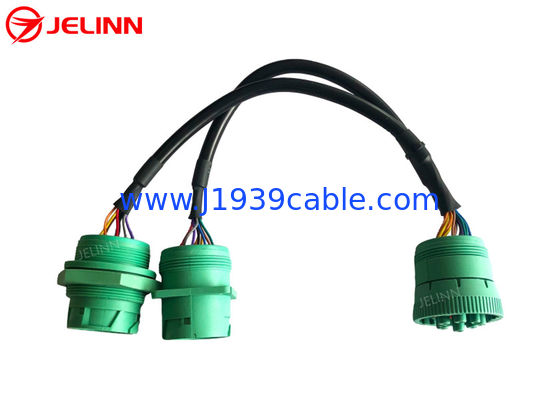

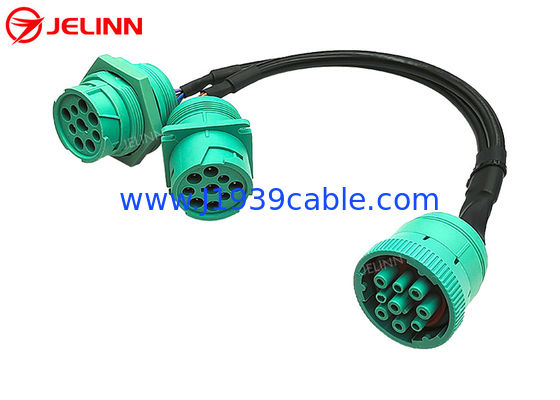

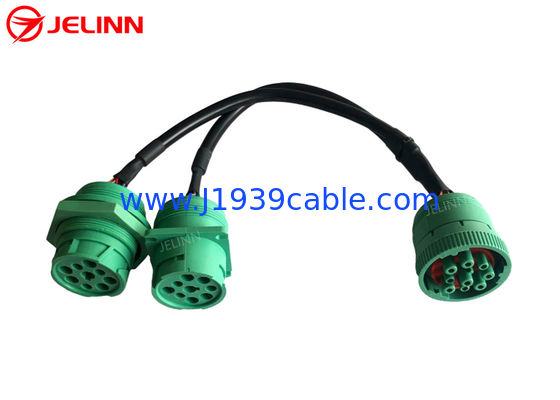

ग्रीन Deutsch 9 पिन J1939 महिला से J1939 पुरुष स्क्वायर निकला हुआ किनारा और थ्रेडेड J1939 पुरुष स्प्लिट Y केबल


विनिर्देश

हमने कनेक्टर्स, सॉकेट्स, प्लग्स और रिसेप्टेकल्स के प्लास्टिक मोल्ड्स खोले।इन केबलों के निर्माण के लिए 18AWG शुद्ध तांबे की गुणवत्ता वाले तार लगाए जाते हैं।हम हमेशा उत्कृष्ट कनेक्टिविटी और स्थायित्व के साथ केबल बना सकते हैं।

J1939 महिला कनेक्टर लॉकिंग रिंग के साथ है।प्लगिंग के बाद लॉकिंग रिंग को घुमाने से यह आश्वासन मिलता है कि कनेक्टर गलती से अनप्लग नहीं होगा।

Deutsch 9 का अंत पिन महिला और पुरुष प्लग को आपकी आवश्यकताओं के अनुसार ओवरमोल्ड किया जा सकता है या नहीं।यदि सिरों को ओवरमॉल्ड किया जाता है, तो केबल अधिक मजबूत और टिकाऊ होते हैं।यदि ओवरमॉल्ड नहीं किया जाता है, तो कीमत कम हो सकती है क्योंकि कच्चे माल और श्रम लागत की बचत होती है।

ओवरमोल्ड

अधिक ढाला नहीं

Deutsch 9 पिन इस केबल का महिला कनेक्टर टाइप 2 है, इसलिए इसका पिन एफ पिन सी और पिन जे के रूप में छोटे व्यास के साथ है। टाइप 2 जे 1 9 3 9 महिला कनेक्टर टाइप 1 या टाइप 2 जे 1 9 3 9 पुरुष ग्रहण में डाला जा सकता है।

निम्न में से एक J1939 पुरुष ग्रहण है पैकर ट्रकों (केनवर्थ, पीटरबिल्ट, वेस्टर्न स्टार) पर थ्रेडेड जामनट माउंट स्टाइल आम है।


पिन असाइनमेंट या पिनआउट

ज्यादातर मामलों में, के सभी 9 पिन J1939 पुरुष और महिला कनेक्टर जुड़े हुए हैं, इसलिए केबल में 18AWG के 9 तार हैं।यदि सभी 9 पिनों को जोड़ने की कोई आवश्यकता नहीं है, तो कीमत कम हो सकती है क्योंकि कच्चा माल और श्रम लागत कम हो सकती है।

पिन असाइनमेंट या पिनआउट को आपकी आवश्यकताओं के अनुसार अनुकूलित भी किया जा सकता है।


आवेदन

एक ट्रक में केवल एक J1939 डायग्नोस्टिक पोर्ट होता है।यदि आप एक ही समय में J1939 पोर्ट के साथ दो उपकरणों को ट्रक से जोड़ना चाहते हैं, तो इस Deutsch 9 Pin J1939 स्प्लिट Y केबल की आवश्यकता है।यह ईएलडी (इलेक्ट्रॉनिक लॉगिंग डिवाइस, जैसे कि कमिंस जेडईडी, गार्मिन ईलॉग या कीपट्रुकिन ईएलडी), डायग्नोस्टिक डिवाइस या स्कैनर या फॉल्ट कोड रीडर को ट्रक से जोड़ सकता है।

यह Deutsch 9 पिन J1939 स्प्लिट वाई केबल पोर्ट स्थानांतरण या कई उपकरणों के कनेक्शन की अनुमति देता है।यह वाई केबल भारी शुल्क वाले वाणिज्यिक वाहनों (जैसे कुछ फ्रेटलाइनर कैस्केडिया और अन्य) के लिए है, जिसमें क्लच पेडल के निकट या किसी अन्य असुविधाजनक स्थान पर J1939 9 पिन डायग्नोस्टिक पोर्ट है।यह उन वाणिज्यिक वाहनों के लिए भी है जिन्हें J1939 9 पिन डायग्नोस्टिक पोर्ट से कई उपकरणों को जोड़ने की आवश्यकता होती है।यह Y केबल J1939 डायग्नोस्टिक पोर्ट को विभाजित करती है, जिससे एक J1939 पोर्ट मूल स्थान पर और दूसरा एक ELD या किसी अन्य डिवाइस से जुड़ा होता है जिसमें J1939 पोर्ट होता है।

इस केबल का उपयोग केनवर्थ, इंटरनेशनल, फ्रेटलाइनर, इसुजु, हिनो, मैक, पीटरबिल्ट, ओशकोश, स्टर्लिंग, वोल्वो, वर्कहॉर्स, नेविस्ट और वेस्टर्न स्टार जैसे अधिकांश डीजल ट्रकों में किया जा सकता है।


एक जांच भेज रहा है

यदि आपको हमारी वेबसाइट में J1939, OBD2 या J1708 केबल, एडेप्टर या कनेक्टर खोजने का समय नहीं मिला है या नहीं मिला है, तो बेझिझक हमें बताएं कि आपको किस J1939, OBD2 या J1708 केबल, एडेप्टर या कनेक्टर की आवश्यकता है एक जांच भेज रहा है(यदि आपके पास कोई चित्र है, तो कृपया इसे पूछताछ में संलग्न करें)।हम किसी को भी अनुकूलित कर सकते हैंआपके लिए J1939, OBD2 या J1708 केबल, एडेप्टर या कनेक्टर।
